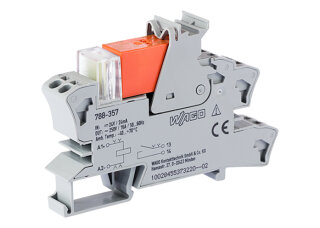

Relaismodul 788-357 DC 24 V 1 Schließer 16 A Push-in

Relaismodul 788-357 DC 24 V 1 Schließer 16 A Push-in

Artikelnummer: WAG-788-357
GTIN: 4045454988586
HAN: 788-357
Inhalt: 1 Stück

Relaismodul mit 1 Schließer für DC 24 V Eingangsspannung, Grenzdauerstrom 16 A, Push-in CAGE CLAMP®-Anschluss. Schaltspannung bis 250 V AC.

15,24 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 28,04 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 788-357 ist ein kompaktes Schaltrelais mit einer Eingangsnennspannung von DC 24 V und einem Grenzdauerstrom von 16 A. Das Modul verfügt über einen Schließerkontakt mit Kontaktwerkstoff AgSnO2 und ermöglicht eine Schaltleistung von bis zu 4000 VA bei Wechselspannung. Der Einschaltstrom beträgt maximal 165 A bei AC-Last über 0,02 Sekunden, was schnelle Schaltprozesse in Steuerschaltungen ermöglicht. Die Anschlussquerschnitte reichen von 0,34 bis 2,5 mm² für ein- und mehrdrahtige Leiter mit Push-in CAGE CLAMP®-Technik. Das Modul arbeitet in einem Temperaturbereich von -40 bis +70 °C und besitzt eine rote LED-Statusanzeige zur optischen Kontrolle.

Anwendungsbereiche

Eine typische Anwendung liegt in der Kontrolle von Steuerventilen und Stellmotoren in Anlagenbau und Verpackungstechnik. Eine weitere Einsatzmöglichkeit ist die Überstromsignal-Verarbeitung in Schaltschränken zur Signalschärfung vor SPS-Eingängen. Bei Spannungen größer 250 V zwischen angereihten Modulen sollte eine Trennwand (z.B. 209-191) verwendet werden. Die 15 mm Baubreite ermöglicht platzsparende Hutschienen-Anordnung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0466 kg
Artikelgewicht:	0,0466 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Hinweise

Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-10 ... +20 %
Eingangsnennstrom bei UN	17 mA
Anzahl Schließer/Einschaltkontakte	1
Kontaktwerkstoff (Relais)	AgSnO2, Vorlaufkontakt W
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 165 A / 0,02 s; (AC) 800 A / 0,0002 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 100 mA
Ansprechzeit typ.	10 ms
Rückfallzeit typ.	5 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	5 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 60 min-1
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	-10 ... +20 %
Eingangsnennstrom bei UN	17 mA

Lastkreis

Anzahl Schließer/Einschaltkontakte	1
Kontaktwerkstoff (Relais)	AgSnO2, Vorlaufkontakt W
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 165 A / 0,02 s; (AC) 800 A / 0,0002 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Empfohlene Minimallast	12 V / 100 mA
Ansprechzeit typ.	10 ms
Rückfallzeit typ.	5 ms
Prellzeit typ.	4 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	5 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 60 min-1

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1,25 kVeff
Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,61MJ
Gewicht	46,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61810-1EN 61373

Elementarrelais

WAGO Elementarrelais	788-910

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	20 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454988586
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-37-16-01
eCl@ss 9.0	27-37-16-01
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION
