Relaismodul 788-349 DC 110 V 2 Wechsler 8 A

Relaismodul 788-349 DC 110 V 2 Wechsler 8 A

Artikelnummer: WAG-788-349
GTIN: 4050821226833
HAN: 788-349
Inhalt: 1 Stück

Relaismodul mit Eingangsnennspannung DC 110 V, 2 Wechslerkontakte und 8 A Grenzdauerstrom. Push-in CAGE CLAMP-Anschluss für Leiterquerschnitte 0,34 bis 2,5.

15,38 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 28,30 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

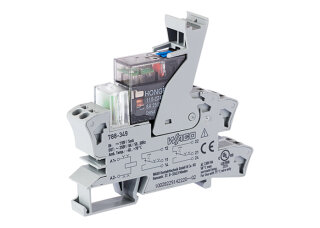

Das Relaismodul 788-349 von WAGO ist ein kompaktes Schaltrelais mit einer Eingangsnennspannung von DC 110 V und zwei Wechslerkontakten. Es verfügt über einen Grenzdauerstrom von 8 A und eine maximale Schaltspannung von AC 250 V mit einer Schaltleistung von bis zu 2000 VA im ohmschen Lastfall. Die Anschlussleiter werden mit Push-in CAGE CLAMP-Technik verbunden, wobei Ein- und Mehrdrahtleiter von 0,34 bis 2,5 mm² Querschnitt akzeptiert werden. Die Abisolierlänge beträgt 9 bis 10 mm. Das Relaismodul besitzt einen Eingangsnennstrom von 4 mA bei ±10 % Spannungsbereich und arbeitet im Temperaturbereich von -40 bis +70 °C (Betrieb bei WAGO-Nennspannung) beziehungsweise -40 bis +50 °C nach UL-Standard. Die Kontaktwerkstoffkombination aus Silber-Nickel (AgNi) ermöglicht Schaltvorgänge mit hoher Lebensdauer.

Anwendungsbereiche

Das Modul ist typischerweise in Steuerungsverteilern für die Schaltung von Drehstromkontaktoren in Maschinensteuerungen sowie in Schaltschränken für Signalverarbeitung und Überwachungsfunktionen einsetzbar. Eine weitere Anwendung liegt in der Redundanzschaltung von Versorgungskreisen, wo mehrere Relaismodule in einer Reihe angeordnet werden können. Die rote LED-Statusanzeige signalisiert den Schaltzustand des Relais optisch. Für Spannungen größer 250 V zwischen angereihten Relaismodulen wird eine Trennwand (beispielsweise WAGO 209-191) zur Einhaltung der verstärkten Isolierung empfohlen. Die Baubreite des Moduls beträgt 15 mm, sodass platzsparende Anordnungen in engen Schaltschränken möglich sind.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0486 kg
Artikelgewicht:	0,0486 kg
Abmessungen ( Länge × Breite × Höhe ):	7,30 × 1,50 × 8,60 cm

Technische Daten

Hinweise

Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.

Technische Daten

Eingangsnennspannung UN	DC 110 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	4 mA
Anzahl Wechsler/Umschaltkontakte	2
Kontaktwerkstoff (Relais)	AgNi
Grenzdauerstrom	8 A
Einschaltstrom (ohmsch) max.	(AC) 16 A / 0,02 s; (AC) 12 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 2000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1,5 A / AC 240 V; DC-13: 1 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	8 ms
Prellzeit typ.	7 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	10 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 300 min-1
Statusanzeige	LED rotmechanisch

Steuerkreis

Eingangsnennspannung UN	DC 110 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	4 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	2
Kontaktwerkstoff (Relais)	AgNi
Grenzdauerstrom	8 A
Einschaltstrom (ohmsch) max.	(AC) 16 A / 0,02 s; (AC) 12 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 2000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 1,5 A / AC 240 V; DC-13: 1 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	15 ms
Rückfallzeit typ.	8 ms
Prellzeit typ.	7 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	10 x 10³ Schaltspiele
Lebensdauer, mechanisch	5 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 300 min-1

Signalisierung

Statusanzeige	LED rotmechanisch

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	2,5 kVeff
Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	73 mm / 2.874 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,622MJ
Gewicht	48,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)
