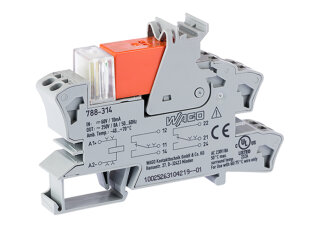

Relaismodul 788-314 DC 60 V 2 Wechsler Push-in 8 A

Relaismodul 788-314 DC 60 V 2 Wechsler Push-in 8 A

Artikelnummer: WAG-788-314
GTIN: 4045454550387
HAN: 788-314
Inhalt: 1 Stück

Relaismodul mit DC 60 V Eingangsnennspannung, 2 Wechslerkontakten und 8 A Grenzdauerstrom. Push-in CAGE CLAMP®-Anschluss für Leiterquerschnitte 0,34 bis 2,5.

12,72 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 19,66 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 788-314 von WAGO ist ein elektromagnetisches Schaltrelais mit DC 60 V Eingangsnennspannung und zwei Wechslerkontakten. Es schaltet Lasten bis zu einem Grenzdauerstrom von 8 A bei maximaler Schaltspannung von AC 250 V. Der Eingangsnennstrom beträgt 8 mA bei 60 V DC mit einem zulässigen Spannungsbereich von ±10 %. Die Kontaktwerkstoffoberfläche besteht aus AgNi 90/10, was eine hohe Verschleißfestigkeit in Steuerkreisen gewährleistet. Die Anschlüsse erfolgen über die CAGE CLAMP®-Stecktechnik für ein- und feindrähtige Leiter von 0,34 bis 2,5 mm². Die Abisolierlänge liegt zwischen 9 und 10 mm, die Baubreite beträgt 15 mm. Das Modul verfügt über eine rote LED-Statusanzeige zur visuellen Kontrolle des Schaltzustands. Der zulässige Betriebstemperaturbereich liegt zwischen -40 und +70 °C (UL-Bereich: -40 bis +50 °C).

Anwendungsbereiche

Typische Einsatzfelder sind die Steuerung von Beleuchtungsanlagen, Magnetventilen und kleineren Antrieben in Schaltschränken sowie die Entkopplung von Niederspannungs-Steuerspannungen in SPS-Ausgangsbeschaltungen. Das Modul eignet sich auch für die Spulenversorgung von Schützen in redundanten Sicherheitskreisen. Bei mehreren hintereinander angeordneten Relaismodulen und Spannungen über 250 V ist zur Einhaltung der verstärkten Isolierung eine mechanische Trennwand erforderlich. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt AC 5 kVeff über 1 Minute. Das Modul wird werkzeuglos in 35-mm-Hutschienen montiert und ist mit gängigen SPS-Steuermodulen von WAGO kompatibel.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0455 kg
Artikelgewicht:	0,0455 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Hinweise

Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.

Technische Daten

Eingangsnennspannung UN	DC 60 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	8 mA
Anzahl Wechsler/Umschaltkontakte	2
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	8 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 2000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	13 ms
Prellzeit typ.	10 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	10 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 1200 min-1
Statusanzeige	LED rot

Steuerkreis

Eingangsnennspannung UN	DC 60 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	8 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	2
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	8 A
Einschaltstrom (ohmsch) max.	(AC) 15 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 2000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 3 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	13 ms
Prellzeit typ.	10 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	10 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 1200 min-1

Signalisierung

Statusanzeige	LED rot

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min)	2,5 kVeff
Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Farbe	grau
Brandlast	0,66MJ
Gewicht	45,5 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur UL (Betrieb bei UN)	-40 ... +50 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61810-1EN 61373UL 508

Elementarrelais

WAGO Elementarrelais	788-164

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	20 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454550387
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
eCl@ss 10.0	27-37-16-01
eCl@ss 9.0	27-37-16-01
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
CAS-No.	7439-92-17440-43-979-94-7
REACH Candidate List Substance	2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenolCadmiumLead
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Bulgaria)	1ab8603b-cf32-46c5-be74-adf4866d3483
SCIP notification number (Czech Republic)	c576701a-e427-420c-8973-a95aa87ff24b
