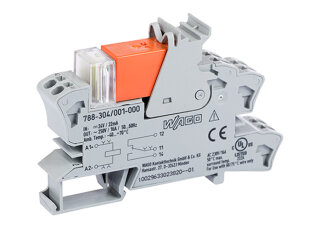

Relaismodul 788-304/001-000 DC 24 V 1 Wechsler 16 A

Relaismodul 788-304/001-000 DC 24 V 1 Wechsler 16 A

Artikelnummer: WAG-788-304/001-000
GTIN: 4055143028363
HAN: 788-304/001-000
Inhalt: 1 Stück

Relaismodul mit DC 24 V Eingangsspannung, 1 Wechsler, 16 A Grenzdauerstrom. Push-in CAGE CLAMP Anschluss, grüne Statusanzeige, 15 mm Baubreite für.

10,17 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 15,73 €

● Bestellbar, Lieferzeit 8 - 11 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Relaismodul 788-304/001-000 ist ein kompaktes Schaltrelais für die Steuerung von Lastkreisen in Niederspannungsverteilern und Schaltschränken. Die Eingangsnennspannung beträgt DC 24 V bei einem Eingangsnennstrom von 19 mA, der Eingangsspannungsbereich liegt bei ±10 %. Das Modul verfügt über einen Wechslerkontakt (Umschaltkontakt) mit einem Grenzdauerstrom von 16 A und einem Kontaktwerkstoff aus AgNi 90/10. Die maximale Schaltspannung im Lastkreis erreicht AC 250 V bei einer maximalen ohmschen Schaltleistung von 4000 VA im AC-Betrieb. Die Anschlusstechnik erfolgt werkzeuglos über Push-in CAGE CLAMP für Leiterquerschnitte von 0,34 bis 2,5 mm² (eindrähtiges und feindrähtiges Material), die erforderliche Abisolierlänge beträgt 9 bis 10 mm. Typische

Anwendungsbereiche

Einsatzgebiete sind die Steuerspannungsversorgung von Schaltschrank-Lastkreisen in Verpackungsmaschinen, die Ansteuerung von Magnetventilen und Motoren über DC 24 V Steuersignale sowie die Relaislogik in SPS-gestützten Automatisierungsanlagen. Die grüne LED-Statusanzeige ermöglicht die optische Kontrolle des Schaltzustandes. Das Modul ist mit einer Baubreite von nur 15 mm platzsparend auf Hutschienen in Standard-35-mm-Tragschienen montierbar.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Festkontakt-Modulen ermöglicht der Wechslerkontakt das Umschalten zwischen Öffner und Schließer in einem Element, was die Verschaltung vereinfacht. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 5 kVeff (AC, 1 min), der Verschmutzungsgrad ist auf 3 klassifiziert. Der Betriebstemperaturbereich reicht von -40 bis +70 °C, bei Lagerung gilt derselbe Temperaturbereich. Für Spannungen größer 250 V zwischen mehreren angereihten Relaismodulen ist eine Trennwand erforderlich, um verstärkte Isolierung zu gewährleisten.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0456 kg
Artikelgewicht:	0,0456 kg
Abmessungen ( Länge × Breite × Höhe ):	5,40 × 1,50 × 8,60 cm

Technische Daten

Hinweise

Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.

Technische Daten

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	19 mA
Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	6 ms
Prellzeit typ.	6 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	30 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 1200 min-1
Statusanzeige	LED grün

Steuerkreis

Eingangsnennspannung UN	DC 24 V
Eingangsspannungsbereich	±10 %
Eingangsnennstrom bei UN	19 mA

Lastkreis

Anzahl Wechsler/Umschaltkontakte	1
Kontaktwerkstoff (Relais)	AgNi 90/10
Grenzdauerstrom	16 A
Einschaltstrom (ohmsch) max.	(AC) 30 A / 4 s
Schaltspannung max.	AC 250 V
Schaltleistung (ohmsch) max.	AC 4000 VA; DC siehe Lastgrenzkurve
Schaltvermögen	AC-15: 6 A / AC 250 V; DC-13: 2 A / DC 24 V
Empfohlene Minimallast	12 V / 10 mA
Ansprechzeit typ.	8 ms
Rückfallzeit typ.	6 ms
Prellzeit typ.	6 ms
Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C)	30 x 10³ Schaltspiele
Lebensdauer, mechanisch	30 x 10? Schaltspiele
Schalthäufigkeit mit Last/ohne Last max.	6 min-1 / 1200 min-1

Signalisierung

Statusanzeige	LED grün

Sicherheit und Schutz

Bemessungsspannung	250 V
Bemessungsstoßspannung	4 kV
Verschmutzungsgrad	3
Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min)	5 kVeff
Spannungsfestigkeit offener Kontakt (AC, 1 min)	1 kVeff
Sicherheitshinweis	Bei Spannungen größer 250 V zwischen angereihten Relaismodulen sowie zur Einhaltung der verstärkten Isolierung ist eine Trennwand (z. B. 209-191) zu verwenden.
Schutzart	IP20

Anschlussdaten

Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Feindrähtiger Leiter	0,34 ... 2,5 mm² / 22 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	15 mm / 0.591 inch
Höhe	86 mm / 3.386 inch
Tiefe ab Oberkante Tragschiene	54 mm / 2.126 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,916MJ
Gewicht	45,6 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb bei UN)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +70 °C
Verarbeitungstemperatur	-25 ... +50 °C
Temperaturbereich der Anschlussleitung	>= (TUmgebung + 20 K)

Normen und Bestimmungen

Normen/Bestimmungen	EN 61010-2-201EN 61810-1EN 61373UL 508 (max. 10 A)

Kaufmännische Daten

VPE (UVPE)	20 (1) St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4055143028363
Zolltarifnummer	85364900990

Produktklassifikation

UNSPSC	39122334
ETIM 9.0	EC001437
ETIM 10.0	EC001437
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	d3fee6ee-50ec-4595-b8a3-8e030578ee7f
SCIP notification number (Belgium)	a9a20fd8-c2ec-440b-ae42-0c28122355d3
