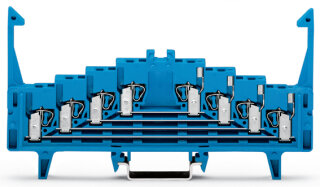

4-Etagen-Rangierklemme 727-233 CAGE CLAMP 12 A 250 V blau

Artikelnummer: WAG-727-233
GTIN: 4045454189723
HAN: 727-233
Inhalt: 50 Stück

4-Etagen-Rangierklemme 727-233, CAGE CLAMP®, 12 A / 250 V, 0,08...1,5 mm², 4 Potentiale, Frontverdrahtung. Für Tragschiene 35×15 mm.

548,10 €

10,96 € pro 1 Stück

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 621,18 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 4-Etagen-Rangierklemme 727-233 von WAGO ist eine Durchgangs-Reihenklemme mit vier separaten Potentialen je Ebene für übersichtliche Stromschienenverdrahtung in Schaltschränken. Die Klemme ist mit der CAGE CLAMP®-Technologie ausgestattet und akzeptiert Leiterquerschnitte von 0,08 bis 1,5 mm² für ein- und feindrähtige Kupferleiter ohne Aderendhülsen-Vorbereitung. Bei 12 A Bemessungsstrom und 250 V Bemessungsspannung (Überspannungskategorie III) ermöglicht die Frontverdrahtung schnelle und sichere Anbindung mit Betätigungswerkzeug. Mit 16 Klemmstellen bietet die 4-Etagen-Ausführung optimale Platzausnutzung auf der Hutschiene 35×15 mm. Die Abisolierlänge beträgt 8 bis 10 mm, eine Besonderheit ist die Prüföffnung mit 2,3 mm Durchmesser zum Messstellenzugang. Der Einsatztemperaturbereich erstreckt sich von ?60 bis +105 °C im Dauerbetrieb und ?35 bis +85 °C bei der Verarbeitung. Im Unterschied zu zweistufigen Rangierklemmen ermöglicht die 4-Etagen-Bauform eine homogenere Stromverteilung auf vier separate Potentiale und reduziert damit die thermische Belastung pro Anschlussebene bei höheren Klemmstellenzahlen.

Anwendungsbereiche

Typische Einsatzfelder sind die Stromschienen-Verteilung in SPS-Steuerungsverteilern, Absicherungsschaltungen in Maschinensteuerungen und die zentrale Versorgungsverdrahtung in Verpackungsmaschinen. Die Rasthaken ermöglichen sichere Fixierung auf der Tragschiene und verhindern unbeabsichtigtes Verrutschen bei Wartungen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

1,7000 kg

Artikelgewicht:

0,0340 kg

Abmessungen ( Länge × Breite × Höhe ):

6,20 × 0,76 × 12,60 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Anwendung Ex i 60 V = Scheitelwert Tab. 4, EN 50020
Sicherheitshinweis 2	bei Bescheinigung durch den Werksachverständigen

Elektrische Daten

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	12 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	12 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	4
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	7,62 mm / 0.3 inch
Höhe	126 mm / 4.961 inch
Tiefe ab Oberkante Tragschiene	62 mm / 2.441 inch

Mechanische Daten

Aufdruck	unbedruckt
Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,537MJ
Gewicht	34 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454189723
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Anwendung Ex i 60 V = Scheitelwert Tab. 4, EN 50020
Sicherheitshinweis 2	bei Bescheinigung durch den Werksachverständigen

Elektrische Daten

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	12 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	12 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	4
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	7,62 mm / 0.3 inch
Höhe	126 mm / 4.961 inch
Tiefe ab Oberkante Tragschiene	62 mm / 2.441 inch

Mechanische Daten

Aufdruck	unbedruckt
Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,537MJ
Gewicht	34 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454189723
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
