Produktbeschreibung

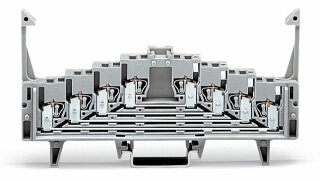

Die 4-Etagen-Rangierklemme hat 16 Klemmstellen auf 4 Ebenen mit 4 Potentialen und wird in horizontaler Bauform auf Tragschiene 35 montiert. Der Anschluss erfolgt frontverdrahtet in CAGE CLAMP-Technik mit Betätigungswerkzeug für Kupferleiter, eindrähtig und feindrähtig von 0,08 bis 1,5 mm². Die Bemessungsspannung beträgt 250 V, die Bemessungsstoßspannung 4 kV und der Bemessungsstrom 12 A (Überspannungskategorie III, Verschmutzungsgrad 3). Das Gehäuse besteht aus weißem Polyamid (PA66), Brennbarkeitsklasse UL 94 V0, mit Mittenbeschriftung.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,6900 kg
|
| Artikelgewicht: |
0,0338 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
6,20 × 0,76 × 12,60 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
250 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsstrom |
12 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
250 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsstrom |
12 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
16 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl der Ebenen |
4 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Abisolierlänge |
8 ... 10 mm / 0.31 ... 0.39 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Abisolierlänge |
8 ... 10 mm / 0.31 ... 0.39 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
7,62 mm / 0.3 inch |
| Höhe |
126 mm / 4.961 inch |
| Tiefe ab Oberkante Tragschiene |
62 mm / 2.441 inch |
Mechanische Daten
| Aufdruck |
unbedruckt |
| Bauform |
horizontale Bauform |
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mittenbeschriftung |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,538MJ |
| Gewicht |
33,8 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454189495 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-20 |
| eCl@ss 9.0 |
27-14-11-20 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
250 V
|
| Bemessungsstoßspannung (III / 3) |
4 kV
|
| Bemessungsstrom |
12 A
|
| Legende Bemessungsdaten |
(III / 3) = Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
16 |
| Gesamte Anzahl der Potentiale |
4 |
| Anzahl der Ebenen |
4 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,08 ... 1,5 mm² / 28 ... 16 AWG |
| Abisolierlänge |
8 ... 10 mm / 0.31 ... 0.39 inch |
Mechanische Daten
| Aufdruck |
unbedruckt |
| Bauform |
horizontale Bauform |
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mittenbeschriftung |
Geometrische Daten
| Breite |
7,62 mm / 0.3 inch |
| Höhe |
126 mm / 4.961 inch |
| Tiefe ab Oberkante Tragschiene |
62 mm / 2.441 inch |
Werkstoffdaten
| Farbe |
weiß |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,538MJ |
| Gewicht |
33,8 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454189495 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-20 |
| eCl@ss 9.0 |
27-14-11-20 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
