Potentialverteilermodul 830-800/000-306 2 Potentiale 12 Ausgänge grau

Potentialverteilermodul 830-800/000-306 2 Potentiale 12 Ausgänge grau

Artikelnummer: WAG-830-800/000-306
GTIN: 4055143379335
HAN: 830-800/000-306
Inhalt: 1 Stück

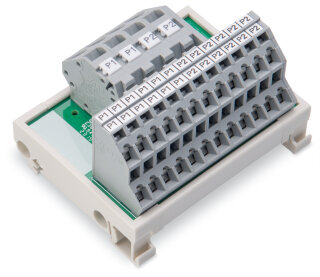

Potentialverteilermodul mit 2 Potentialen, je 2 Einspeiseklemmstellen und 12 Ausgangsklemmstellen. Leiterquerschnitt bis 6 mm² Eingang, bis 2,5 mm² Ausgang.

67,91 €

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 124,95 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Potentialverteilermodul 830-800/000-306 von WAGO ist ein Übergabemodul für SPS-Steuerungen und Verteilersysteme in Schaltschränken. Es verfügt über 2 separate Potentiale, von denen jedes über 2 Einspeiseklemmstellen (Eingang bis 6 mm²) und 12 Ausgangsklemmstellen (bis 2,5 mm²) verfügt. Die Betriebsspannung liegt bei maximal 250 V AC/DC mit einem Summenstrom von bis zu 30 A pro Potential und maximal 10 A pro einzelnem Anschluss. Das Modul nutzt die CAGE CLAMP®-Technologie für werkzeuglose, sichere Verdrahtung auf beiden Seiten. Die Steckkontakte sind 45° und vertikal orientiert, was flexible Verdrahtungsrichtungen in beengten Schaltschrankräumen ermöglicht. Das Gerät wird auf Hutschiene 35 mm montiert und ist für Umgebungstemperaturen von –20 bis +50 °C ausgelegt.

Anwendungsbereiche

Typische Anwendungen sind die Potentialverteilung in dezentralisierten E/A-Modulen, die Stromversorgung mehrerer Sensor-Aktor-Verbindungen und die Stromverteilung in PROFINET- oder PROFIBUS-Stationen. Ein weiteres Einsatzfeld ist die galvanische Trennung von Steuer- und Feldebene in verteilten Steuersystemen.

Vorteile gegenüber Alternativen

Im Unterschied zu herkömmlichen Reihenklemmen bietet das Verteilermodul mit seinen 2 Einspeisegruppen eine strukturierte Mehrkanalbeschalfung, die Verdrahtungsfehler reduziert und Wartungsarbeiten vereinfacht.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,0965 kg
Artikelgewicht:	0,0965 kg
Abmessungen ( Länge × Breite × Höhe ):	3,80 × 6,90 × 5,50 cm

Technische Daten

Elektrische Daten

Betriebsspannung	<= AC/DC 250 V
Strom pro Anschluss max.	10 A
Summenstrom pro Potential max.	30 A
Sonderfunktionen	mit je 2 Einspeiseklemmstellen; mit je 12 Ausgangsklemmstellen

Anschlussdaten

Gesamte Anzahl der Potentiale	2
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Anschlusstyp	Ausgang
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Steckrichtung 2	vertikal

Anschluss 1

Anschlusstyp	Eingang
Steckrichtung	45°
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 745
Eindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Feindrähtiger Leiter	0,2 ... 6 mm² / 24 ... 10 AWG
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch

Anschluss 2

Anschlusstyp	Ausgang
Steckrichtung 2	vertikal
Anschlusstechnik	CAGE CLAMP®
WAGO Klemme	WAGO Serie 736
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch

Geometrische Daten

Breite	69 mm / 2.72 inch
Höhe	55 mm / 2.17 inch
Tiefe ab Oberkante Tragschiene	38 mm / 1.47 inch

Mechanische Daten

Montageart	Tragschiene 35
Gehäusebauform	Montagesockel

Werkstoffdaten

Farbe	grau
Brandlast	0,737MJ
Gewicht	96,5 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-20 ... +50 °C
Relative Feuchte	<= 95 % (ohne Betauung)

Normen und Bestimmungen

Normen/Bestimmungen	cULus 61010-2-201

Kaufmännische Daten

VPE (UVPE)	6 (1) St.
Verpackungsart	Karton
Ursprungsland	US
GTIN	4055143379335
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-52
eCl@ss 9.0	27-14-11-52
ETIM 9.0	EC002780
ETIM 10.0	EC002780
ECCN	EAR99

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
