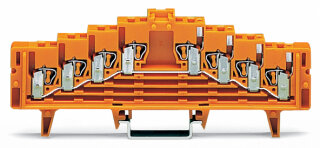

4-Etagen-Potentialklemme 727-228 CAGE CLAMP 18 A 1,5 mm²

Artikelnummer: WAG-727-228
GTIN: 4045454189174
HAN: 727-228
Inhalt: 50 Stück

4-Etagen-Potentialklemme 727-228, 16 Klemmstellen, 18 A / 250 V, 0,08–1,5 mm², CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

611,64 €

12,23 € pro 1 Stück

inkl. 19% USt. ,

● Bestellbar, Lieferzeit 2 - 3 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 4-Etagen-Potentialklemme 727-228 von WAGO ist eine Durchgangs-Reihenklemme mit 16 Klemmstellen, aufgeteilt auf vier Ebenen und einem einzigen internen Potential. Sie ist für die Frontverdrahtung an Tragschienen 35 × 7,5 mm ausgelegt. Die Klemme verfügt über einen Bemessungsstrom von 18 A, eine Bemessungsspannung von 250 V (Überspannungskategorie III / Verschmutzungsgrad 3) und eine Bemessungsstoßspannung von 4 kV. Sie akzeptiert ein- und mehrdrahtige Kupferleiter mit Querschnitten von 0,08 bis 1,5 mm² bei einer Abisolierlänge von 8 bis 10 mm. Die Anschlusstechnik beruht auf CAGE CLAMP®, einem Käfigzugfedersystem, das ein Betätigungswerkzeug erfordert. Dadurch entfällt die aufwändige Vorbehandlung von Aderendhülsen — ein Vorteil gegenüber reinen Schraubklemmen in der Montagezeit. Die lichtgraue Ausführung ohne Rasthaken und mit Prüföffnungen (Ø 2,3 mm) ermöglicht werkzeuglose Prüfung und Fehlerverfolgung.

Anwendungsbereiche

Typische Anwendungen liegen in der Verdrahtung von Schaltschrank-Steuerungen, insbesondere bei der Potentialverteilung für Mehrleiter-Steuerleitungen. Die interne Brückung aller 16 Klemmstellen auf ein gemeinsames Potential macht sie ideal für Sternpunktverteilungen oder für die gleichzeitige Versorgung mehrerer Funktionsgruppen. Im Schaltschrank-Anlagenbau wird sie häufig zur Verdrahtung von Sensor-Aktor-Schnittstellen und zur Masseverdrahtung in Verpackungsmaschinen und Förderanlagen eingesetzt. Mit ihrer Dauergebrauchstemperatur von –60 bis +105 °C und Verarbeitungstemperatur von –35 bis +85 °C ist die Klemme auch für temperaturkritische Umgebungen geeignet.

Vorteile gegenüber Alternativen

Im Vergleich zu zweilagigen Potentialklemmmen bietet die vierstufige Ausführung eine deutlich höhere Anschlussdichte bei gleicher Grundbreite.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

1,4800 kg

Artikelgewicht:

0,0296 kg

Abmessungen ( Länge × Breite × Höhe ):

4,45 × 0,76 × 12,60 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	18 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	18 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	7,62 mm / 0.3 inch
Höhe	126 mm / 4.961 inch
Tiefe ab Oberkante Tragschiene	44,5 mm / 1.752 inch

Mechanische Daten

Aufdruck	unbedruckt
Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,555MJ
Gewicht	29,6 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454189174
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	18 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsstrom	18 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	16
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	4
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,08 ... 1,5 mm² / 28 ... 16 AWG
Abisolierlänge	8 ... 10 mm / 0.31 ... 0.39 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	7,62 mm / 0.3 inch
Höhe	126 mm / 4.961 inch
Tiefe ab Oberkante Tragschiene	44,5 mm / 1.752 inch

Mechanische Daten

Aufdruck	unbedruckt
Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,555MJ
Gewicht	29,6 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4045454189174
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
