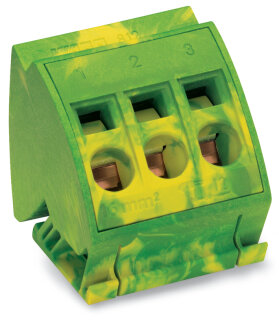

PE-Anschlussblock 812-110 CAGE CLAMP 1,5-16 mm² grün-gelb

Artikelnummer: WAG-812-110
GTIN: 4045454014889
HAN: 812-110
Inhalt: 12 Stück

PE-Anschlussblock für Sammelschienen 10 x 3 mm, CAGE CLAMP-Anschlusstechnik, 3 Klemmstellen, 1,5 bis 16 mm² Leiterquerschnitt, grün-gelb.

86,81 €

7,23 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 98,39 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der PE-Anschlussblock 812-110 ist eine Potentialklemme mit drei Klemmstellen für Sammelschienensysteme mit den Abmessungen 10 x 3 mm. Das Produkt nutzt die CAGE CLAMP-Anschlusstechnik mit Käfigzugfeder-Mechanismus für werkzeuggestützte Verdrahtung. Die Klemme akzeptiert Leiterquerschnitte von 1,5 bis 16 mm² (Kupfer, ein- und mehrdrahtig) bei einer Abisolierlänge von 12 mm. Die Betriebstemperatur liegt im Bereich -35 bis +85 °C, die Überspannungskategorie ist III mit Verschmutzungsgrad 3 nach IEC/EN. Das Hauptgehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 (UL 94) und ist grün-gelb gefärbt für PE-Funktionen. Die Frontverdrahtung ermöglicht schnelle Bestückung in Schaltschränken ohne Rückverdrahtung.

Anwendungsbereiche

Typische Anwendungen sind die Potentialausgleichsverdrahtung in Niederspannungsverteilern, die PE-Anbindung von Maschinengehäusen und Schutzleitern in Steuerungsaufbauten sowie die Sammelschienen-Verdrahtung in Verpackungsmaschinen und Förderanlagenschaltschränken.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen entfällt die Crimp-Vorbereitung von Aderendhülsen, was die Montagezeit reduziert. Die Klemme kann sowohl einzeln als auch in mehrstöckigen Rangiersystemen eingesetzt werden und ist daher für kleine bis mittlere Schaltschrank-Projekte wirtschaftlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5124 kg
Artikelgewicht:	0,0427 kg
Abmessungen ( Länge × Breite × Höhe ):	4,35 × 3,80 × 4,25 cm

Technische Daten

Elektrische Daten

Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Abisolierlänge	12 mm / 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Abisolierlänge	12 mm / 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	38 mm / 1.496 inch
Höhe	42,5 mm / 1.673 inch
Tiefe	43,5 mm / 1.713 inch

Werkstoffdaten

Farbe	grün-gelb
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,869MJ
Gewicht	42,7 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-35 ... +85 °C

Kaufmännische Daten

Produktgruppe	12 (Rangiersysteme und Anschlussblöcke)
VPE (UVPE)	12 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454014889
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-46
eCl@ss 9.0	27-14-11-46
ETIM 9.0	EC000001
ETIM 10.0	EC000001
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
