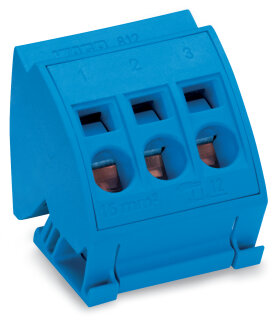

Anschlussblock 812-111 Sammelschiene CAGE CLAMP 16 mm² 96 A

Artikelnummer: WAG-812-111
GTIN: 4045454014896
HAN: 812-111
Inhalt: 12 Stück

Potentialklemme für Sammelschienen 10 × 3 mm, 3 Klemmstellen, CAGE CLAMP®-Anschluss, 1,5–16 mm² / 96 A / 1000 V. Frontverdrahtung ohne Werkzeug.

103,30 €

8,61 € pro 1 Stück

inkl. 19% USt. , zzgl.

● Bestellbar, Lieferzeit ca. 3 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Potentialklemme 812-111 ist ein Anschlussblock der Serie 812 für Sammelschienen mit den Querschnittsabmessungen 10 × 3 mm. Das Bauteil verfügt über drei Klemmstellen für ein Potential und nutzt die bewährte CAGE CLAMP®-Anschlusstechnik mit Betätigungswerkzeug. Die technischen Eckdaten lauten: Anschlussquerschnitte 1,5 bis 16 mm² für ein- und feindrähtiges Kupferkabel, Bemessungsstrom 96 A bei Stromverteilung über die Sammelschiene, Bemessungsspannung 1000 V (Überspannungskategorie III), Bemessungsstoßspannung 6 kV, Dauergebrauchstemperatur von ?35 bis +85 °C. Die CAGE CLAMP®-Technik ermöglicht die Verdrahtung aller Leiterarten ohne Vorbereitung wie Aderendhülsen; die erforderliche Abisolierlänge beträgt 12 mm.

Anwendungsbereiche

Typische Anwendungen sind die Verdrahtung von Sammelschienensystemen in Schaltschränken und Verteilerfeldern, insbesondere bei Stromverteilern mit hohem Kopplungsbedarf mehrerer Leiter auf gleiches Potential. Ein weiterer Einsatzbereich liegt in Steuerverteiler und Maschinenschaltanlagen, wo mehrere gleichzeitige Anschlüsse desselben Potentials erforderlich sind.

Vorteile gegenüber Alternativen

Im Unterschied zu einzelnen Reihenklemmen vereinfacht ein Sammelschienen-Anschlussblock die Verdrahtung von Mehrfach-Potentialanbindungen deutlich, da alle drei Klemmstellen direkt an die Sammelschiene angebunden werden und keine separaten Brückenleiter erforderlich sind. Die Abmessungen betragen 38 × 42,5 × 43,5 mm (Breite × Höhe × Tiefe). Die Montage erfolgt mittels Frontverdrahtung auf Hutschiene oder direkt auf die Sammelschiene.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5052 kg
Artikelgewicht:	0,0421 kg
Abmessungen ( Länge × Breite × Höhe ):	4,35 × 3,80 × 4,25 cm

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	1000 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	96 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Bemessungsstrom Hinweis	Strombelastbarkeit: Unter Berücksichtigung des maximalen Summenstromes von 96 A für die Sammelschienenblöcke, können die Klemmstellen mit dem jeweiligen Leiternennstrom der zugelassenen Anschlussquerschnitte belastet werden. Diese Angabe gilt nur bei Stromverteilung über die verzinnte Sammelschiene
Verdrahtungsrichtung	Frontverdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	1000 V
Bemessungsstoßspannung (III / 3)	6 kV
Bemessungsstrom	96 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Bemessungsdaten gemäß IEC/EN – Hinweise

Bemessungsstrom Hinweis	Strombelastbarkeit: Unter Berücksichtigung des maximalen Summenstromes von 96 A für die Sammelschienenblöcke, können die Klemmstellen mit dem jeweiligen Leiternennstrom der zugelassenen Anschlussquerschnitte belastet werden. Diese Angabe gilt nur bei Stromverteilung über die verzinnte Sammelschiene

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Abisolierlänge	12 mm / 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Feindrähtiger Leiter	1,5 ... 16 mm² / 14 ... 6 AWG
Abisolierlänge	12 mm / 0.47 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	38 mm / 1.496 inch
Höhe	42,5 mm / 1.673 inch
Tiefe	43,5 mm / 1.713 inch

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,854MJ
Gewicht	42,1 g

Umgebungsbedingungen

Dauergebrauchstemperatur	-35 ... +85 °C

Kaufmännische Daten

Produktgruppe	12 (Rangiersysteme und Anschlussblöcke)
VPE (UVPE)	12 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454014896
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-46
eCl@ss 9.0	27-14-11-46
ETIM 9.0	EC000001
ETIM 10.0	EC000001
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
