Produktbeschreibung

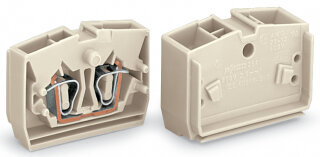

Die Mittelklemme von WAGO in horizontaler Bauform hat 4 Klemmstellen für ein Potential bei Frontverdrahtung und Mittenbeschriftung. Ein- und feindrähtige Leiter von 0,08 bis 2,5 mm² (28 bis 12 AWG) werden mit Betätigungswerkzeug bei 8 bis 9 mm Abisolierlänge angeschlossen. Das halogenfreie Gehäuse aus Polyamid (PA66) erreicht die Brennbarkeitsklasse V0 gemäß UL 94, die Breite beträgt 10 mm.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6400 kg
|
| Artikelgewicht: |
0,0064 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,21 × 1,00 × 3,20 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung EN (Ex e II) |
690 V
|
| Bemessungsstrom (Ex e II) |
23 A
|
| Verdrahtungsrichtung |
Frontverdrahtung |
Ex-Angaben
| Bemessungsspannung EN (Ex e II) |
690 V
|
| Bemessungsstrom (Ex e II) |
23 A
|
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Verdrahtungsrichtung |
Frontverdrahtung |
Geometrische Daten
| Breite |
10 mm / 0.394 inch |
| Höhe |
32 mm / 1.26 inch |
| Tiefe |
22,1 mm / 0.87 inch |
Mechanische Daten
| Bauform |
horizontale Bauform |
| Befestigungsart |
ohne |
| Beschriftungsebene |
Mittenbeschriftung |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,114MJ |
| Halogenfrei |
Ja |
| Gewicht |
6,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
9 (Mini-Klemmen) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4044918414531 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung EN (Ex e II) |
690 V
|
| Bemessungsstrom (Ex e II) |
23 A
|
| Verdrahtungsrichtung |
Frontverdrahtung |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 2,5 mm² / 28 ... 12 AWG |
| Hinweis (Leiterquerschnitt) |
12 AWG: THHN, THWN |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
Mechanische Daten
| Bauform |
horizontale Bauform |
| Befestigungsart |
ohne |
| Beschriftungsebene |
Mittenbeschriftung |
Geometrische Daten
| Breite |
10 mm / 0.394 inch |
| Höhe |
32 mm / 1.26 inch |
| Tiefe |
22,1 mm / 0.87 inch |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,114MJ |
| Halogenfrei |
Ja |
| Gewicht |
6,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
9 (Mini-Klemmen) |
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4044918414531 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
