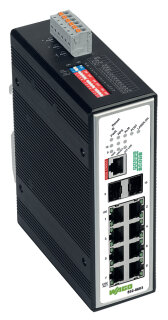

Industrial-Managed-Switch WAGO 852-603 8x 100Base-TX 2x SFP PROFINET

Artikelnummer: WAG-852-603
GTIN: 4055143908030
HAN: 852-603
Inhalt: 1 Stück

Industrial-Managed-Switch mit 8 Ports 100Base-TX und 2 SFP-Slots (1000BASE-SX/LX). PROFINET-zertifiziert, redundante DC-Versorgung 12–60 V, IP30, für.

1.014,59 €

inkl. 19% USt. ,

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Industrial-Managed-Switch 852-603 von WAGO ist ein konfigurierbarer Ethernet-Switch für Schaltschränke in Produktions- und Automatisierungsanlagen. Das Gerät bietet 8 Kupfer-Ports mit 100Base-TX-Geschwindigkeit und 2 SFP-Slots, die optional mit 1000BASE-SX- oder 1000BASE-LX-Modulen bestückt werden können. Die Stromversorgung erfolgt redundant über 12 bis 60 V DC; das Gerät unterstützt Funktionsüberwachung mit Melderelais und reagiert auf Spannungsausfälle sofort. Die Netzwerk-Architektur basiert auf Non-Blocking-Switching mit Store-and-Forward-Modus und erfüllt IEEE-802.3-, 802.1d-, 802.1w- und 802.1Q-Standards vollständig. PROFINET-Zertifizierung (Konformitätsklasse B) mit GSD-Datei ermöglicht nahtlose Integration in TIA-Portal-Projekte. Das Gerät unterstützt Medienredundanzprotokoll (MRP) als Manager oder Client, RSTP für automatisches Ringschließen, Bandbreitenbegrenzung, Loop-Detection und SNMP v1/v2c/v3. Konfiguration erfolgt per DIP-Schalter, Web-basiertes Management oder Kommandozeile.

Anwendungsbereiche

Typische Einsatzfelder sind die Netzwerk-Anbindung von Steuerungen und Visualisierungen in Verpackungsmaschinen, Montageanlagen und Förderanlagen mit Echtzeit-Anforderungen. Auch als zentrale Schicht-2-Intelligenz in verteilten Automatisierungsarchitekturen mit Glasfaser-Backhaul (SFP-Ports) ist der 852-603 weit verbreitet. Ein weiteres Einsatzfeld ist die Fehlertoleranz: das Medienredundanzprotokoll schützt vor Leitungsausfällen ohne Durchsatzeinbußen.

Vorteile gegenüber Alternativen

Im Unterschied zu einfachen unverwalteten Switches bietet dieser Managed-Switch granulare VLAN-Steuerung, Port-Mirroring für Diagnose, automatische Medienredundanz und Netzwerk-Diagnostik über RMON-Statistiken. Der Temperaturbereich –40 bis +70 °C und die IP30-Schutzart machen ihn auch für Außenmontage und raue Umgebungen einsatzbereit. Tragschienenmontage nach 35 mm TS, Abmessungen 50 × 162 × 120 mm.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,8850 kg
Artikelgewicht:	0,8850 kg
Abmessungen ( Länge × Breite × Höhe ):	12,00 × 5,00 × 16,20 cm

Technische Daten

Switchingmodus	Store-and-Forward; non-blocking
Anzahl 100 Mbit/s-Ports	8
Anzahl 1 Gbit/s-Ports SFP	2
Kommunikationsstandards	IEEE 802.3 10BASE-TIEEE 802.3u 100BASE-TXIEEE 802.3z 1000BASE-SX/LXIEEE 802.3x Flow ControlIEEE 802.1d Spanning Tree Protocol (STP)IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)IEEE 802.1s Multiple Spanning Tree Protocol (MSTP)IEEE 802.1Q VLAN TaggingIEEE 802.1p Class of serviceIEEE 802.1ab Link La
Redundanzfunktion	Redundante DC-Spannungsversorgung; STP; RSTP; MSTP; Medienredundanzprotokoll als Manager oder Client
Konfigurationsmöglichkeiten	DIP-Schalter für MeldekontaktWeb-Based-ManagementCommand Line InterfaceSNMPv1/v2c/v3
Diagnose	Meldekontakt; Portstatus; Portstatistik; Portauslastung; Trafic-Monitor; SFP-Information; Syslog; SNMP-Traps; PN-Diagnose (zyklisch und azyklisch)Alarmkontakt; Alarmrelais; NO; 1 A bei DC 24 V
MAC Tabelle (Größe)	16000 Adressen
Jumbo Frame Size	10000,Byte
Versorgungsspannung	12 ... 60 V
Leistungsaufnahme max.	12 W
Stromaufnahme max.	1500 mA
ESD (Kontakt-/Luftentladung)	8 KV / 15 KV
Übertragungsrate	Kupferkabel: 10/100 Mbit/s
Übertragungsmedium (Kommunikation/Feldbus)	Kupferkabel: Cat. 5e oder besser, 100 m maximale Leitungslänge
VLAN	Port-based und Tag-based (4k VIDs)
Anzeigeelemente	Gerät: LED (PWR, RPS, POST) grün: Versorgungsspannung (primär), Redundante Versorgungsspannung (sekundär), POST-Funktion; LED (ALM) rot: Alarm bzw. PROFINET-Fehler (bei aktiven PROFINET-Modus); LED (LASER ON) gelb, LED (LNK/ACT, 100) grün, LED (OFFLINE) rot: Status Glasfaser Ports; pro Port: LED (10

Anschlussdaten

Anschlusstechnik: Kommunikation/Feldbus	Kupferkabel: 8 x RJ-45; Glasfaser: 2 x SFP-Slots (z. B. mit SFP-Modul und Glasfaser Steckverbinder LC)
Anschlusstechnik: Versorgung	1 x im Gerät verbaute Stiftleiste: 231-436/001-000; mitgelieferte Federleiste (Steckverbinder MCS): 2231-106/026-000
Anschlusstechnik: Gerätekonfiguration	1 x RS-232-Schnittstelle

Geometrische Daten

Breite	50 mm / 1.969 inch
Höhe	162 mm / 6.378 inch
Tiefe	120 mm / 4.724 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brandlast	0,2MJ
Gewicht	885 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +80 °C
Schutzart	IP30
Hinweis zur Schutzart	Nutzung gemäß UL 61010: Indoor
Verschmutzungsgrad	2 gemäß UL 61010
Relative Feuchte (ohne Betauung)	95 %
Montageart	Tragschiene 35
Vibrationsfestigkeit	gemäß IEC 60068-2-6
Schockfestigkeit	gemäß IEC 60068-2-27
EMV-Störfestigkeit	gemäß EN 61000-6-2
EMV-Störaussendung	gemäß EN 61000-6-4
