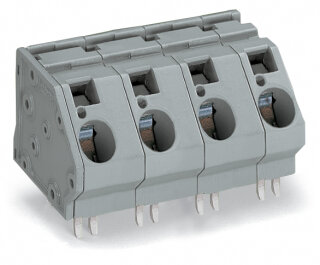

Leiterplattenklemme 745-604 CAGE CLAMP 16 mm² 4-polig grau

Leiterplattenklemme 745-604 CAGE CLAMP 16 mm² 4-polig grau

Artikelnummer: WAG-745-604/011-000
GTIN: 4044918302982
HAN: 745-604/011-000
Inhalt: 16 Stück

4-polige Leiterplattenklemme mit CAGE CLAMP®-Anschluss, 0,2 bis 16 mm², Rastermaß 15 mm, THT-Verlötung. Für Leiterquerschnitte ohne Aderendhülsen-Vorbereitung.

85,76 €

5,36 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 112,15 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 745-604/011-000 ist eine 4-polige Reihenklemme mit CAGE CLAMP®-Universalanschluss für die Leiterplattenmontage via THT-Verlötung. Der Leiter wird im 45°-Winkel zur Platine eingeführt und über ein Betätigungswerkzeug in die Käfigzugfeder eingespannt. Die Klemme akzeptiert eindrähtige und feindrähtige Leiter im Bereich 0,2 bis 16 mm² ohne vorherige Aderendhülsen-Vorbereitung; bei Verwendung von Aderendhülsen mit Kunststoffkragen ist der Querschnitt auf 0,25 bis 10 mm² begrenzt. Das Rastermaß beträgt 15 mm, die Gesamtabmessungen liegen bei 76 × 33,5 × 33,4 mm mit einer Lötstiftlänge von 6,5 mm. Die Kontakte sind zinnbeschichtet, der Betriebstemperaturbereich erstreckt sich von ?60 bis +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuergeräten in Schaltschränken, die Anbindung von Sensor-Aktor-Systemen in Verpackungsmaschinen sowie die Schnittstelle zwischen Leiterplatte und externen Stromversorgungen in Automatisierungsgeräten. Die Brückungsaufnahme ermöglicht zusätzlich Potentialverbindungen zwischen benachbarten Klemmstellen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen erfordert die CAGE CLAMP®-Technologie keine wiederkehrenden Anzugsprüfungen und garantiert wartungsfreien Betrieb über die gesamte Produktlebensdauer. Weitere Varianten mit abweichender Polzahl, Farbe oder Befestigungsflansch sind über den WAGO-Vertrieb oder den Online-Konfigurator erhältlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,7184 kg
Artikelgewicht:	0,0449 kg
Abmessungen ( Länge × Breite × Höhe ):	3,34 × 7,60 × 3,35 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenVarianten für Ex e II und Ex iVarianten für Ex iAndere FarbenFarbig gemischte KlemmenleistenVarianten mit BefestigungsflanschenDirekte BedruckungLötstiftlänge 5 mmWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert wer

Anschlussdaten

Klemmstellen	4
Gesamte Anzahl der Potentiale	4
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 10 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 10 mm²
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 10 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 10 mm²
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	4

Geometrische Daten

Rastermaß	15 mm / 0.591 inch
Breite	76 mm / 2.992 inch
Höhe	33,5 mm / 1.319 inch
Höhe ab Oberfläche	27 mm / 1.063 inch
Tiefe	33,4 mm / 1.315 inch
Lötstiftlänge	6,5 mm
Lötstiftabmessungen	1,2 x 1,6 mm
Bohrlochdurchmesser mit Toleranz	2,2 (+0,1) mm

Mechanische Daten

Befestigungsart	Befestigungsflansch
Montageart	Oberflächenmontage

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	4

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,778MJ
Gewicht	44,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	16 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918302982
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
