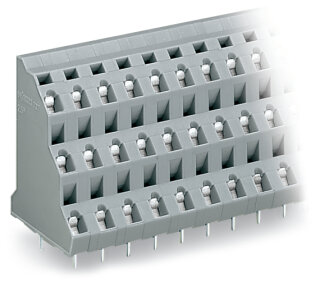

Dreistock-Leiterplattenklemme 737-556 CAGE CLAMP 18-polig 2,5 mm²

Dreistock-Leiterplattenklemme 737-556 CAGE CLAMP 18-polig 2,5 mm²

Artikelnummer: WAG-737-556
GTIN: 4045454019679
HAN: 737-556
Inhalt: 24 Stück

Dreistock-Leiterplattenklemme 737-556, 18-polig, 2,5 mm², Rastermaß 7,5 mm, CAGE CLAMP®. Universalanschluss für ein- und mehrdrahtige Leiter ohne Aderendhülse.

206,56 €

8,61 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 270,18 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-556 von WAGO ist eine 18-polige Leiterplattenklemme mit drei Ebenen für die THT-Löttechnik auf der Leiterplatte. Sie nutzt die CAGE CLAMP®-Technologie und ermöglicht den Anschluss von Leitern mit Querschnitten von 0,08 bis 2,5 mm² (28 bis 12 AWG) ohne vorherige Behandlung oder Aderendhülsenaufcrimpen. Das Rastermaß beträgt 7,5 mm bei einer Gesamtbreite von 43,6 mm und Höhe von 44 mm. Die Betätigung erfolgt über ein externes Werkzeug, das die CAGE CLAMP®-Käfigzugfeder öffnet. Ein- und mehrdrahtige Leiter werden in 45-Grad-Winkel zur Leiterplattenoberfläche eingefügt. Die Kontaktoberfläche besteht aus Zinn, das Isoliergehäuse aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Der Temperaturbereich liegt bei -60 bis +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die Verdrahtung von Steuerkarten in Schaltanlagen, die Signalanbindung in Verteilern für Sensoren und Aktoren sowie die Verschaltung von Mess- und Überwachungskreisen in der Automatisierungstechnik.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen ermöglicht die CAGE CLAMP®-Technologie werkzeuglose Verdrahtung ohne Abisolierlängen-Vorkrimpen, was Montagezeiten reduziert. WAGO bietet Varianten mit anderen Polzahlen, Farben und konfigurierten Klemmenleisten an, die über den WAGO Configurator oder den Vertrieb abrufbar sind.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6864 kg
Artikelgewicht:	0,0286 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 4,36 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	18
Gesamte Anzahl der Potentiale	18
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	18

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	43,6 mm / 1.717 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,472MJ
Gewicht	28,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	24 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454019679
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
