Dreistock-Leiterplattenklemme 737-554 CAGE CLAMP 12-polig 2,5 mm² 7,5 mm

Dreistock-Leiterplattenklemme 737-554 CAGE CLAMP 12-polig 2,5 mm² 7,5 mm

Artikelnummer: WAG-737-554
GTIN: 4045454019662
HAN: 737-554
Inhalt: 36 Stück

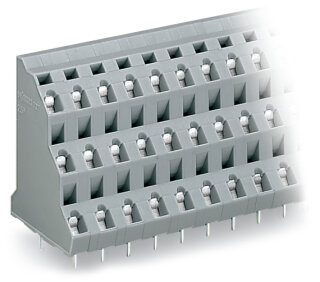

Dreistock-Leiterplattenklemme 737-554, 12-polig, 2,5 mm², Rastermaß 7,5 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

216,13 €

6,00 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 282,74 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Dreistock-Leiterplattenklemme 737-554 ist eine 12-polige Leiterplattenklemme mit CAGE CLAMP®-Anschlusstechnik und Betätigungswerkzeug-Bedienung. Sie ermöglicht schnelle, sichere Verbindungen für Leiterquerschnitte von 0,08 bis 2,5 mm² ohne vorherige Vorbehandlung der Leiter. Das Rastermaß beträgt 7,5 mm, die Abmessungen betragen 28,6 × 44 × 31 mm mit einer Lötstiftlänge von 4 mm zur Leiterplattenmontage per THT-Verfahren. Die Klemme arbeitet im Temperaturbereich von -60 bis +105 °C und ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 gefertigt. Die Kontakte bestehen aus Zinn und ermöglichen die Anschlussarten für eindrähtiges und feindrähtiges Leitermaterial, wobei Aderendhülsen mit und ohne Kunststoffkragen zugelassen sind.

Anwendungsbereiche

Typische Anwendungsfelder liegen in der Steuerungsverdrahtung von Schaltschränken, in Sensor-Aktor-Anschlüssen bei Industriesteuerungen sowie in der Anschlussgestaltung von Feldgeräten und Mess-Umformern. Die Käfigzugfeder-Technologie ermöglicht das Anschließen aller Leitertypen ohne Aderendhülsen-Zwang, wodurch Montagezeit und Lagerkomplexität sinken.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen bietet die CAGE CLAMP®-Technik werkzeuglose Freigabe und sichere Kontaktierung auch bei Vibration. Für andere Polzahlen, Farben und individuelle Konfigurationen stehen Varianten zur Verfügung, die über den WAGO-Konfigurationsservice angefordert werden können.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6876 kg
Artikelgewicht:	0,0191 kg
Abmessungen ( Länge × Breite × Höhe ):	3,10 × 2,86 × 4,40 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	12
Gesamte Anzahl der Potentiale	12
Anzahl Anschlusstypen	1
Anzahl der Ebenen	3
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	12

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	28,6 mm / 1.126 inch
Höhe	44 mm / 1.732 inch
Höhe ab Oberfläche	40 mm / 1.575 inch
Tiefe	31 mm / 1.22 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme versetzt
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,316MJ
Gewicht	19,1 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	36 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4045454019662
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
