Doppelstock-Leiterplattenklemme 736-504 CAGE CLAMP 2,5 mm² 8-polig grau

Doppelstock-Leiterplattenklemme 736-504 CAGE CLAMP 2,5 mm² 8-polig grau

Artikelnummer: WAG-736-504
GTIN: 4044918914567
HAN: 736-504
Inhalt: 63 Stück

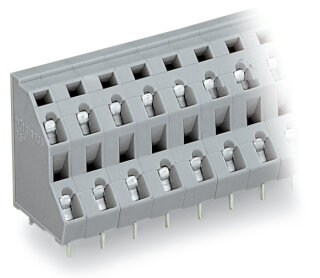

Doppelstock-Leiterplattenklemme 736-504, 2,5 mm², 8-polig, Rastermaß 7,5 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

208,93 €

3,32 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 325,37 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-504 ist eine achtpolige Leiterplattenklemme mit CAGE CLAMP®-Universalanschluss für die Verdrahtung von Steuerungs- und Signalplatinen. Das Rastermaß beträgt 7,5 mm bei einer Breite von 28,6 mm, Höhe 30,6 mm und Tiefe 21 mm. Sie akzeptiert Leiterquerschnitte von 0,08 bis 2,5 mm² (eindrähtiger und feindrähtiger Leiter, wahlweise mit oder ohne Kunststoffkragen-Aderendhülse) und wird mit Betätigungswerkzeug betätigt. Die Kontakte sind verzinnt, die Betriebstemperatur liegt zwischen -60 und +105 °C. Das Gehäuse besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Die Leitereinführung erfolgt in 45 °-Winkel zur Leiterplattenfläche, und die Verdrahtung geschieht durch THT-Lötstifte (4 mm Länge) in Reihenanordnung. Die CAGE CLAMP®-Technologie bietet wartungsfreien Anschluss ohne Vorbehandlung der Leiter — es sind keine Aderendhülsen erforderlich, obwohl sie optional einsetzbar sind.

Anwendungsbereiche

Typische Anwendungen sind die Anbindung von Sensor- und Aktuatorleitungen an Automatisierungsplatinen, die Steuersignal-Verdrahtung in SPS-Eingangskarten sowie die Feldverdrahtung in dezentralen Steuermodulen. Eine weitere Einsatzmöglichkeit ist die Nutzung als fliegende Steckverbindung für modulare Schaltschrankaufbauten.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet die CAGE CLAMP®-Ausführung werkzeuglose Schnellverdrahtung ohne Vorbehandlung, was Zeit bei der Montage spart und Handhabungsfehler vermeidet. WAGO bietet Varianten mit alternativen Polzahlen, Farben und direkter Bedruckung über den Konfigurationsservice an.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6615 kg
Artikelgewicht:	0,0105 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 2,86 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	8
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	8

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	8

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	28,6 mm / 1.126 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,178MJ
Gewicht	10,5 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	63 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918914567
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
