Doppelstock-Leiterplattenklemme 736-503 CAGE CLAMP 2,5 mm² 6-polig grau

Doppelstock-Leiterplattenklemme 736-503 CAGE CLAMP 2,5 mm² 6-polig grau

Artikelnummer: WAG-736-503
GTIN: 4044918909488
HAN: 736-503
Inhalt: 84 Stück

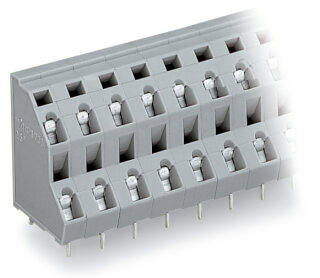

Doppelstock-Leiterplattenklemme 736-503, 6-polig, 2,5 mm², Rastermaß 7,5 mm, CAGE CLAMP®-Anschluss mit Betätigungswerkzeug.

222,26 €

2,65 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 345,86 €

● Bestellbar, Lieferzeit ca. 5 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Doppelstock-Leiterplattenklemme 736-503 ist eine 6-polige Leiterplattenklemme mit CAGE CLAMP®-Technologie für die direkte Löttechnik (THT) auf Leiterplatten. Das Rastermaß beträgt 7,5 mm, die maximale Leiterquerschnittsfähigkeit liegt bei 2,5 mm². Die Klemme akzeptiert eindrähtiges und feindrähtiges Leitermaterial von 0,08 bis 2,5 mm² ohne vorherige Aderendhülsen-Crimpung, sofern bei feindrahtigen Leitern mit Kunststoffkragen-Aderendhülsen auf 0,25 bis 1,5 mm² begrenzt wird. Der Anschluss erfolgt werkzeuggesteuert über die Käfigzugfeder, eine Abisolierlänge von 5 bis 6 mm ist erforderlich. Die Abmessungen betragen 21,1 × 30,6 × 21 mm (Breite × Höhe × Tiefe), die Lötstifte sind 4 mm lang und in Reihe angeordnet. Das Material besteht aus Polyamid PA66 mit Brennbarkeitsklasse V0 nach UL 94. Der Betriebstemperaturbereich erstreckt sich von -60 bis +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind Steuerplatinen in Schaltschränken, Sensor-Aktor-Verbindungen in Automatisierungsanlagen sowie Verteilerklemmen in Maschinensteuerungen.

Vorteile gegenüber Alternativen

Im Unterschied zu Klemmen mit Schraubanschluss entfällt bei der CAGE CLAMP®-Lösung das Drehmoment-Management und die Wartung von Schraubverbindungen vollständig. WAGO bietet diese Baureihe in verschiedenen Polzahlen und Farben an, konfigurierbar über den WAGO-Konfigurator.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,6636 kg
Artikelgewicht:	0,0079 kg
Abmessungen ( Länge × Breite × Höhe ):	2,10 × 2,11 × 3,06 cm

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	6
Gesamte Anzahl der Potentiale	6
Anzahl Anschlusstypen	1
Anzahl der Ebenen	2
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Eindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 2,5 mm² / 28 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 1,5 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 2,5 mm²
Hinweis (Leiterquerschnitt)	12 AWG: THHN, THWN
Abisolierlänge	5 ... 6 mm / 0.2 ... 0.24 inch
Leiteranschlussrichtung zur Leiterplatte	45°
Polzahl	6

Geometrische Daten

Rastermaß	7,5 mm / 0.295 inch
Breite	21,1 mm / 0.831 inch
Höhe	30,6 mm / 1.201 inch
Höhe ab Oberfläche	26,6 mm / 1.043 inch
Tiefe	21 mm / 0.827 inch
Lötstiftlänge	4 mm
Lötstiftabmessungen	0,7 x 0,7 mm
Bohrlochdurchmesser mit Toleranz	1,3 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	innerhalb der Klemme in Reihe
Anzahl der Lötstifte pro Potential	1

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,134MJ
Gewicht	7,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	84 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4044918909488
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
