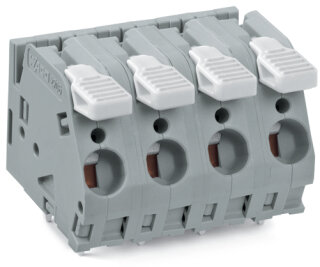

Leiterplattenklemme 2706-258 8-polig CAGE CLAMP Hebel 6 mm² grau

Leiterplattenklemme 2706-258 8-polig CAGE CLAMP Hebel 6 mm² grau

Artikelnummer: WAG-2706-258
GTIN: 4050821093398
HAN: 2706-258
Inhalt: 15 Stück

Hersteller WAGO

8-polige Leiterplattenklemme mit Hebel, CAGE CLAMP®-Anschlusstechnik, 0,5 bis 6 mm² Leiterquerschnitt, 10 mm Rastermaß.

123,48 €

8,23 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 192,24 €

● Bestellbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die Leiterplattenklemme 2706-258 ist eine 8-polige Klemmenleiste mit Hebelbetätigung für direkten Leiteranschluss auf Leiterplatten. Sie nutzt die CAGE CLAMP®-Universaltechnik mit Käfigzugfeder für alle gängigen Leiterarten. Die Klemme akzeptiert eindrähtiges und feindrähtiges Material von 0,5 bis 6 mm² ohne notwendige Aderendhülsen. Das Rastermaß beträgt 10 mm, die Gesamtabmessungen sind 77,5 mm × 30 mm × 30 mm, mit Lötstifte für THT-Montage (je zwei Stifte pro Potential). Der Temperaturbereich reicht von ?60 bis +105 °C, das Gehäuse besteht aus Polyamid (PA66) in grau mit V0-Brennbarkeitsklasse nach UL 94. Die Kontakte sind mit Elektrolytkupfer und Zinnoberfläche ausgeführt.

Anwendungsbereiche

Typische Anwendungen sind digitale und analoge Eingangsbeschaltungen in Steuerungsleiterplatten, Signalverarbeitung in Messsystemen sowie Sensor-Aktor-Anbindung in dezentralen Schaltschränken. Weitere Einsatzfelder sind Schnittstellen-Klemmen in Prüfständen und in der Fertigungsautomatisierung bei Bedarf wechselbarer Verdrahtung.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen bietet die CAGE CLAMP®-Hebelbetätigung schnellere Bestückung ohne Werkzeuge und geringere Montagezeit auf der Fertigungslinie. Brückungsaufnahmen ermöglichen Schnellverbindungen zwischen benachbarten Klemmstellen. Das Produkt ist als Leiterplattenklemmenleiste mit 8 oder als andere Polzahlen über den WAGO-Konfigurator verfügbar.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,8085 kg

Artikelgewicht:

0,0539 kg

Abmessungen ( Länge × Breite × Höhe ):

3,00 × 7,75 × 3,00 cm

Technische Daten:

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	8
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	77,5 mm / 3.051 inch
Höhe	30 mm / 1.181 inch
Höhe ab Oberfläche	25,5 mm / 1.004 inch
Tiefe	30 mm / 1.181 inch
Lötstiftlänge	4,5 mm
Lötstiftabmessungen	1 x 1,4 mm
Bohrlochdurchmesser mit Toleranz	1,8 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,96MJ
Gewicht	53,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	15 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4050821093398
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Varianten:	Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden.

Anschlussdaten

Klemmstellen	8
Gesamte Anzahl der Potentiale	8
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anzahl Brückeraufnahmen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Hebel
Eindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter	0,5 ... 6 mm² / 20 ... 10 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,5 ... 6 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,5 ... 6 mm²
Abisolierlänge	11 ... 12 mm / 0.43 ... 0.47 inch
Leiteranschlussrichtung zur Leiterplatte	30°
Polzahl	8

Geometrische Daten

Rastermaß	10 mm / 0.394 inch
Breite	77,5 mm / 3.051 inch
Höhe	30 mm / 1.181 inch
Höhe ab Oberfläche	25,5 mm / 1.004 inch
Tiefe	30 mm / 1.181 inch
Lötstiftlänge	4,5 mm
Lötstiftabmessungen	1 x 1,4 mm
Bohrlochdurchmesser mit Toleranz	1,8 (+0,1) mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	THT
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,96MJ
Gewicht	53,9 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	4 (GDS- und Durchführungsklemmen)
VPE (UVPE)	15 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4050821093398
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121409
eCl@ss 10.0	27-44-04-01
eCl@ss 9.0	27-44-04-01
ETIM 9.0	EC002643
ETIM 10.0	EC002643
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
