Produktbeschreibung

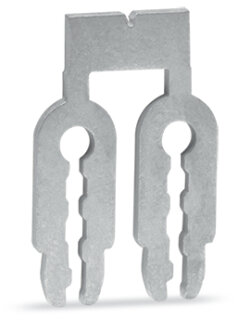

Der Brücker 745-392 ist ein 2-fach-Querverbinder für die Reihenklemmen-Serie 745 mit 6 mm² Leiterquerschnitt. Mit einem Bemessungsstrom von 41 A und einem Rastermaß von 10 mm verbindet der silberfarbene Brücker zwei benachbarte Klemmstellen elektrisch parallel. Der Kontaktwerkstoff besteht aus Kupferlegierung mit Zinnoberfläche für sichere, korrosionsbeständige Verbindungen. Die Belegung 1-2 definiert, welche Positionen innerhalb eines Klemmenblocks überbrückt werden.
Anwendungsbereiche
In Schaltschränken für Steuerung und Automatisierung ermöglicht der Brücker die Parallelschaltung von Leiterquerschnitten, etwa um höhere Ströme durch mehrere parallele Kontakte zu führen oder um Spannungspunkte zu verteilen. Typisch ist der Einsatz bei der Verdrahtung von Sensoren und Aktoren, wenn identische Signale oder Versorgungsspannungen auf mehrere Anschlüsse zu verteilen sind. In Photovoltaik-Generatoranschlusskasten oder Verteilerblöcken für Steuerstrom ermöglicht der 745-392 eine platzsparende Elektrifizierung ohne zusätzliche Drahtstücke.
Vorteile gegenüber Alternativen
Im Unterschied zu einzelnen Drahtbrücken oder Leitern bietet der vorgeformte Kunststoff-Brücker eine sichere, vibrationsresistente Verbindung mit standardisiertem Rasterabstand und garantiert einen definierten Kontaktwiderstand. Zudem lassen sich Brücker schneller auswechseln als Verdrahtung mit Schraublöcher. Das Gewicht von nur 1,7 g ermöglicht hohe Packungsdichte und einfaches Handling in Serienproduktion.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,0850 kg
|
| Artikelgewicht: |
0,0017 kg
|
Technische Daten
Elektrische Daten
Bemessungsdaten gemäß IEC/EN
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Brückerbelegung |
1-2 |
Mechanische Daten
| Geeignet |
für Serie 745 – 6 mm² und Serie 2706 |
Werkstoffdaten
| Farbe |
silberfarben |
| Kontaktwerkstoff |
Kupferlegierung |
| Kontaktoberfläche |
Zinn |
| Gewicht |
1,7 g
|
Kaufmännische Daten
| Produktgruppe |
4 (GDS- und Durchführungsklemmen) |
| VPE (UVPE) |
250 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4044918303460 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-14-11-40 |
| eCl@ss 9.0 |
27-44-04-92 |
| ETIM 9.0 |
EC000489 |
| ETIM 10.0 |
EC000489 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
