Produktbeschreibung

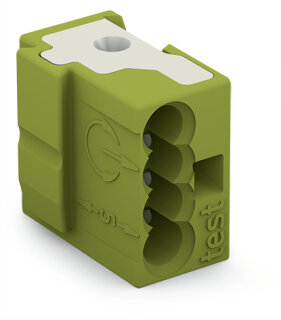

Die 4-Leiter-Federleiste WAGO 243-724 ist eine steckbare Leiterplattenklemme mit PUSH WIRE®-Anschlusstechnik und direkter Lötmontage auf Platinen. Die Klemme ist einfach, 1-polig aufgebaut und bietet vier Klemmstellen im Rastermaß von 5,75 mm. Anschließbare Leiterquerschnitte liegen zwischen 0,5 und 1 mm², bei einer geforderten Abisolierlänge von 5 bis 6 mm. Die Leiteranschlussrichtung beträgt 0° zur Platine, die Lötstifte (Ø 1 mm, Länge 4,5 mm) ermöglichen direkte Oberflächenmontage. Der Temperaturbereich erstreckt sich von ?60 °C (Dauergebrauch) bis +105 °C (Grenztemperatur), das Gehäuse ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 gefertigt. Die PUSH WIRE®-Technologie nutzt die Knicksteifigkeit des Leiters, um die Federkraft zu überwinden — kein Werkzeug nötig, keine Abisolierklemme erforderlich. Der Leiteranschluss erfolgt direkt in die Klemmöffnung, ein Kunststoffhebel arretiert den Leiter durch Federrückkehr sicher.
Anwendungsbereiche
Typische Anwendungen sind digitale Eingangsbeschaltungen von Speicherprogrammierbaren Steuerungen (SPS) sowie analoge Signalverkabelung in Steuergeräten und Messelektroniken. Auch in kompakten Schaltschränken mit beengtem Platzbedarf (z. B. für Gebäudeautomation oder dezentralle Feldgeräte) bietet die kleine Bauform Vorteil.
Vorteile gegenüber Alternativen
Gegenüber Schraubklemmen oder Push-Button-Lösungen spart die PUSH WIRE®-Federleiste Montagezeit und Lagerplatz: Ein einzelner Leiter wird ohne Werkzeugwechsel geklemmt, die standardisierte 400er-VPE reduziert die Beschaffungskosten pro Einheit. Die Zinkkontakte (Elektrolytkupfer) und die kupferlegierte Federkraft gewährleisten stabile Übergänge; eine erneute Betätigung ohne Beschädigung ist problemlos möglich.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2800 kg
|
| Artikelgewicht: |
0,0007 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,05 × 0,58 × 1,00 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
5,75 mm / 0.226 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
0,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
400 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918440998 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
5,75 mm / 0.226 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
hellgrün |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
0,7 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
400 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4044918440998 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
