Produktbeschreibung

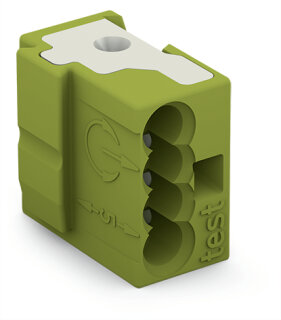

Die 4-Leiter-Federleiste 243-725 von WAGO ist eine steckbare Leiterplattenklemme mit PUSH WIRE®-Anschlusstechnik für sichere und schnelle Drahtverbindungen. Die Klemme nimmt Kupferleiter von 0,5 bis 1 mm² auf, bei einer Abisolierlänge von 5 bis 6 mm. Das Rastermaß beträgt 5,75 mm, die geometrischen Abmessungen liegen bei 5,75 × 10 × 10,5 mm. Die Leiteranschlussrichtung erfolgt rechtwinklig (0°) zur Leiterplatte, während die Steckverbindung senkrecht (90°) angeordnet ist. Die technische Ausstattung umfasst Lötstifte aus Kupfer mit 1 mm Durchmesser und 4,5 mm Länge für direkte Platinen-Integration. Das Isoliermaterial ist Polyamid PA66 mit V0-Brennbarkeitsklasse nach UL 94. Die Klemmfeder besteht aus Kupferlegierung, der Kontaktwerkstoff ist Elektrolytkupfer (ECu) mit Zinnoberfläche. Der Temperaturbereich liegt zwischen -60 und +105 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Bestückung von Steuerungsleiterplatten in Schaltschränken, die Sensor-Aktor-Verdrahtung in Verpackungsmaschinen sowie die Anschlussmodule in MSR- und Automatisierungsgeräten. Die PUSH WIRE®-Technologie ermöglicht werkzeuglose Schnellverdrahtung ohne separate Abisolierwerkzeuge vor Ort, was Montagezeit reduziert. WAGO bietet für die Serie 243 Varianten mit anderen Polzahlen, Farben und direkter Bedruckung an. Diese können über den WAGO-Konfiguratorservice bei Bedarf angefordert werden. Die Standardverpackung umfasst 400 Stück pro Karton.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,3200 kg
|
| Artikelgewicht: |
0,0008 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,05 × 0,58 × 1,00 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Varianten: |
Andere PolzahlenAndere FarbenFarbig gemischte KlemmenleistenDirekte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
4 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Anschluss 1
| Anschlusstechnik |
PUSH WIRE® |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,5 ... 1 mm² / 24 ... 18 AWG |
| Leiterdurchmesser |
0,5 ... 1 mm / 24 ... 18 AWG |
| Abisolierlänge |
5 ... 6 mm / 0.2 ... 0.24 inch |
| Leiteranschlussrichtung zur Leiterplatte |
0° |
| Polzahl |
1 |
Geometrische Daten
| Rastermaß |
5,75 mm / 0.226 inch |
| Breite |
5,75 mm / 0.226 inch |
| Höhe |
10 mm / 0.394 inch |
| Tiefe |
10,5 mm / 0.413 inch |
| Lötstiftlänge |
4,5 mm
|
| Lötstiftdurchmesser |
1 mm
|
| Bohrlochdurchmesser mit Toleranz |
1,2 (-0,05 ... +0,05) mm |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Platine |
| Steckrichtung zur Leiterplatte |
90° |
Werkstoffdaten
| Farbe |
dunkelgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Kupferlegierung |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
0,8 g
|
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Dauergebrauchstemperatur |
-60 °C |
Kaufmännische Daten
| VPE (UVPE) |
400 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143963916 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-44-04-01 |
| eCl@ss 9.0 |
27-44-04-01 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
