Produktbeschreibung

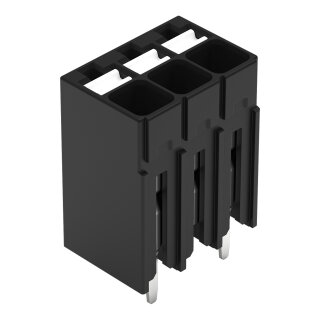

Die THR-Leiterplattenklemme 2086-1123/300-000 ist eine 3-polige Klemmleiste für durchsteckende Bestückung (THR) mit Push-in CAGE CLAMP®-Anschlusstechnik und Drückerbetätigung. Das Rastermaß beträgt 3,5 mm, die Lötstiftlänge 1,5 mm, und das Gehäuse ist in Schwarz ausgeführt. Die Klemme akzeptiert eindrätige Leiter von 0,14 bis 1,5 mm² sowie feindrätige Leiter mit oder ohne Aderendhülse im selben Bereich. Der Temperaturbereich liegt zwischen -60 und +105 °C (Dauergebrauch), die Kontakte sind verzinnt, das Gehäuse besteht aus Polyphtalamid (PPA GF) mit Brennbarkeitsklasse V0 nach UL 94.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Steuersignalen in Schaltschrank-Steuerungen, der Anschluss von Sensoren und Aktoren an SPS-Eingänge sowie die Signalverarbeitung in Messkarten und dezentralen Automatisierungssystemen. Eine weitere Einsatzfamilie findet sich in der Prozessleittechnik, wo Messsignale von Feldgeräten auf Steuerleiterplatten aufgeschaltet werden.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie eine schnelle, werkzeuglose Verdrahtung ohne Abisolier-Toleranz-Probleme, da die Push-in-Zange während des Einsteckens selbst die richtige Anlagelänge definiert. Die Abisolierlänge sollte zwischen 8 und 9 mm liegen. Der Leiter wird senkrecht (90 °) zur Leiterplatte eingeführt, was für hohe Packungsdichten und kompakte Geometrien bedeutsam ist.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4320 kg
|
| Artikelgewicht: |
0,0015 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,78 × 1,12 × 1,51 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
3 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
3 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
3 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
11,2 mm / 0.441 inch |
| Höhe |
15,1 mm / 0.594 inch |
| Höhe ab Oberfläche |
13,6 mm / 0.535 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste versetzt |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,012MJ |
| Gewicht |
1,5 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
288 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966001600 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
