Produktbeschreibung

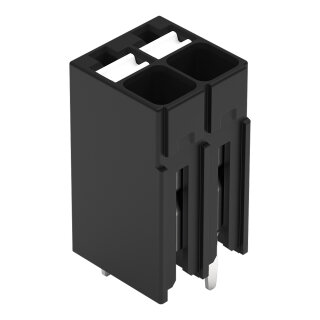

Die 2-polige THR-Leiterplattenklemme 2086-1122/300-000 von WAGO ist eine Leiterplattenklemme mit Push-in CAGE CLAMP®-Anschluss und Drückerbetätigung für die direkte Verlötung auf der Leiterplatte. Die Klemme unterstützt eindrähtige Leiter von 0,14 bis 1,5 mm² sowie feindrähtige Leiter mit oder ohne Aderendhülse im gleichen Querschnittsbereich. Das Rastermaß beträgt 3,5 mm, die Lötstiftlänge 1,5 mm, und die Abmessungen sind 7,7 × 15,1 × 7,8 mm. Der Temperaturbereich erstreckt sich von -60 bis +105 °C für den Dauergebrauch. Die Push-in CAGE CLAMP®-Technologie ermöglicht die werkzeuglose Verdrahtung: Sowohl starre als auch feindrähtige Leiter können ohne Aderendhülse direkt eingesteckt werden, eine Vorbehandlung ist nicht erforderlich. Die Betätigung erfolgt über einen Drücker zum Entsperren.
Anwendungsbereiche
Typische Anwendungsfelder sind die Sensor-Aktor-Anbindung in Steuerungsmodulen, die Signalanschlüsse in industriellen Automatisierungsgeräten sowie die Schaltschrank-Verdrahtung in kompakten Verteilern.
Vorteile gegenüber Alternativen
Im Vergleich zu rein geschraubten Leiterplattenklemmen bietet die Push-in-Technologie schnellere Bestückung ohne Werkzeug und weniger Ausfallrisiko durch Löschen der Schraube. Das Kontaktmaterial besteht aus Elektrolytkupfer mit Zinnoberfläche, das Gehäuse aus Polyphthalamid mit Brennbarkeitsklasse V0 nach UL 94. Die Klemmfeder verwendet Chrom-Nickel-Federstahl für hohe Kontaktsicherheit über viele Steckzyklen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,4320 kg
|
| Artikelgewicht: |
0,0010 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
0,78 × 0,77 × 1,51 cm |
Technische Daten
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
2 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Eindrähtiger Leiter |
0,14 ... 1,5 mm² / 28 ... 16 AWG |
| Feindrähtiger Leiter |
0,14 ... 1,5 mm² / 26 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Leiteranschlussrichtung zur Leiterplatte |
90° |
| Polzahl |
2 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
7,7 mm / 0.303 inch |
| Höhe |
15,1 mm / 0.594 inch |
| Höhe ab Oberfläche |
13,6 mm / 0.535 inch |
| Tiefe |
7,8 mm / 0.307 inch |
| Lötstiftlänge |
1,5 mm
|
| Lötstiftabmessungen |
0,3 x 0,8 mm |
| Durchmesser metallisiertes Loch (THR) |
1 (+0,1) mm |
Leiterplattenkontaktierung
| Leiterplattenkontaktierung |
THR |
| Lötstiftanordnung |
über die gesamte Klemmenleiste versetzt |
| Anzahl der Lötstifte pro Potential |
1 |
Werkstoffdaten
| Farbe |
schwarz |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,009MJ |
| Gewicht |
1 g
|
| MSL gemäß J-STD 020D |
1 |
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +105 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
432 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CH |
| GTIN |
4066966141672 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121409 |
| ETIM 9.0 |
EC002643 |
| ETIM 10.0 |
EC002643 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
