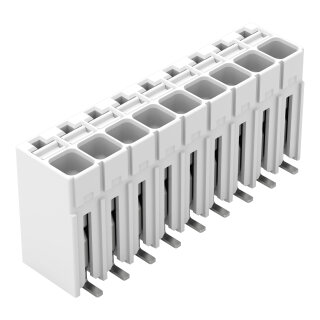

SMD-Leiterplattenklemme 2086-1109 9-polig 1,5 mm² Push-in CAGE CLAMP weiß

SMD-Leiterplattenklemme 2086-1109 9-polig 1,5 mm² Push-in CAGE CLAMP weiß

Artikelnummer: TN-A-779253
GTIN: 4066966352702
HAN: 2086-1109/700-650/997-607
Inhalt: 270 Stück

Hersteller WAGO

SMD-Leiterplattenklemme mit 9 Klemmstellen, 0,14 bis 1,5 mm², Push-in CAGE CLAMP-Anschluss, Drücker, Reflow-lötbar.

558,84 €

2,07 € pro 1 Stück

exkl. 19% USt. ,

Unverbindliche Preisempfehlung des Herstellers: 867,51 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die SMD-Leiterplattenklemme 2086-1109/700-650/997-607 ist eine neunpolige Leiterplattenklemme mit Push-in CAGE CLAMP-Technologie und Drückerbetätigung. Sie wird mittels Reflow-Lötverfahren auf die Platine gelötet und erlaubt den direkten Anschluss von starren und feindrähtig isolierten Leitern ohne Werkzeug. Für die Anschlüsse sind Leiterquerschnitte von 0,14 bis 1,5 mm² zulässig; bei feindrähtig isolierten Leitern mit Kunststoffkragen-Aderendhülse reduziert sich das Spektrum auf 0,25 bis 0,75 mm². Das Rastermaß beträgt 3,5 mm, die Abmessungen liegen bei 32,2 x 13,85 x 7,8 mm. Der erforderliche Abisolierleitungsbereich umfasst 8 bis 9 mm, der Leiteranschluss erfolgt im 90-Grad-Winkel zur Leiterplattenfläche. Die Kontaktoberflächen bestehen aus Zinn. Der Temperaturbereich erstreckt sich von –60 bis +105 °C für den Dauergebrauch. Diese Leiterplattenklemme ist nach DIN EN 50155 und DIN EN 61373 für Bahnanwendungen zertifiziert und besteht umfangreiche Schwingungsprüfungen nach Kategorie 1, Klasse A/B bis 5g bei Frequenzen zwischen 5 und 150 Hz.

Anwendungsbereiche

Typische Einsatzfelder sind die Sensoranbindung in Bahnanwendungen, die Ankopplung von Feldgeräten in dezentralen Steuerverteilern sowie die Integration in Steuerpanels für Förder- und Verpackungsmaschinen.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen oder Schraubfederklemmen ermöglicht die Push-in CAGE CLAMP-Technologie einen werkzeuglosen, sichere Verdrahtung ohne Vorhaltung von Aderendhülsen oder Crimpwerkzeugen. Die Klemme wird im Gurt geliefert und eignet sich besonders für automatisierte Bestückungsprozesse in der SMD-Fertigung.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	1,7820 kg
Artikelgewicht:	0,0066 kg
Abmessungen ( Länge × Breite × Höhe ):	0,78 × 3,22 × 1,39 cm

Technische Daten

Anschlussdaten

Klemmstellen	9
Gesamte Anzahl der Potentiale	9
Anzahl Anschlusstypen	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 26 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 0,75 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	90°
Polzahl	9

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Drücker
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 28 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 26 ... 14 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,25 ... 0,75 mm²
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,25 ... 1,5 mm²
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Leiteranschlussrichtung zur Leiterplatte	90°
Polzahl	9

Geometrische Daten

Rastermaß	3,5 mm / 0.138 inch
Breite	32,2 mm / 1.268 inch
Höhe	13,85 mm / 0.545 inch
Tiefe	7,8 mm / 0.307 inch
Spulendurchmesser der Gurtverpackung	380 mm
Gurtbreite	56 mm

Leiterplattenkontaktierung

Leiterplattenkontaktierung	SMD
Lötstiftanordnung	über die gesamte Klemmenleiste in Reihe
Anzahl der Lötstifte pro Potential	2

Werkstoffdaten

Farbe	weiß
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyphtalamid (PPA GF)
Brennbarkeitsklasse gemäß UL 94	V0
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Kontaktoberfläche	Zinn
Brandlast	0,035MJ
Gewicht	6,6 g

Umgebungsbedingungen

Grenztemperaturbereich	-60 ... +105 °C
Verarbeitungstemperatur	-35 ... +60 °C
Dauergebrauchstemperatur	-60 ... +105 °C
Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden

Umweltprüfungen

Prüfspezifikation Bahnanwendungen – Fahrzeuge – elektronische Betriebsmittel	DIN EN 50155 (VDE 0115-200):2022-06
Prüfdurchführung Bahnanwendungen –Betriebsmittel von Bahnfahrzeugen– Prüfungen für Schwingen und Sch	DIN EN 61373 (VDE 0115-0106):2011-04
Spektrum/Einbauort	Lebensdauerprüfung Kategorie 1, Klasse A/B
Funktionsprüfung mit rauschförmigen Schwingen	Prüfung nach Pkt. 8 der Norm bestanden
Frequenz	f1 = 5 Hz bis f2 = 150 Hz
Beschleunigung	5g (höchster Prüfpegel bei allen Achsen verwendet)
Prüfdauer je Achse	5 Std.
Prüfrichtungen	X-, Y- und Z-Achse
Überwachung auf Kontaktstörungen/ Kontaktunterbrechungen	Bestanden
Spannungsfallmessung vor und nach jeder Achse	Bestanden
Simulierte Lebensdauerprüfung durch erhöhte Pegel des rauschförmigen Schwingens	Prüfung nach Pkt. 9 der Norm bestanden
Erweiterter Prüfumfang: Überwachung auf Kontaktstörungen/Kontaktunterbrechungen	Bestanden
Erweiterter Prüfumfang: Spannungsfallmessung vor und nach jeder Achse	Bestanden
Schockprüfung	Prüfung nach Pkt. 10 der Norm bestanden
Schockform	Halbsinus
Schockdauer	30 ms
Anzahl der Schocks Achse	3 pos. und 3 neg.
Schwing- und Schockbeanspruchung für Betriebsmittel von Bahnfahrzeugen	Bestanden
