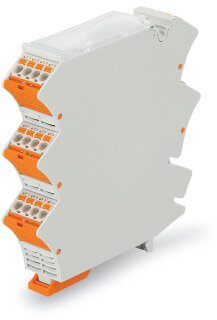

Leergehäuse picoMAX 2857-122 4-polig 0,2-2,5 mm² Push-in

Leergehäuse picoMAX 2857-122 4-polig 0,2-2,5 mm² Push-in

Artikelnummer: WAG-2857-122
GTIN: 4050821561439
HAN: 2857-122
Inhalt: 5 Stück

4-poliges Leergehäuse mit picoMAX® Push-in CAGE CLAMP®, 0,2 bis 2,5 mm², 3 Ebenen, kodierbar. Für flexible Leiteranschlüsse in Schaltschränken und.

201,46 €

40,29 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 311,42 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Leergehäuse picoMAX 2857-122 ist eine vormontierte 4-polige Anschlusseinheit mit kodierbare Ausführung für flexible Verdrahtung in Schaltschrankanwendungen. Das Gehäuse verfügt über picoMAX®-Federleisten mit Push-in CAGE CLAMP®-Anschlusstechnik und ermöglicht Leiterquerschnitte von 0,2 bis 2,5 mm² (eindrätig und feindrähtig). Die Anschlussebene umfasst 3 Ebenen mit 2 Brückeraufnahmen für modulare Konfigurationen, wobei die Abisolierlänge zwischen 9 und 10 mm liegt. Elektrisch ist das Gehäuse für Bemessungsspannungen bis 630 V (Kategorie II/2) und Bemessungsstoßspannungen von 4 kV ausgelegt. Die zulässige Verlustleistung beträgt maximal 3 W, und die UL/CSA-Zulassung (Use Group B/D, 15 A bzw. 10 A) ermöglicht den Einsatz auch in Nordamerika.

Anwendungsbereiche

Typische Anwendungsfelder sind die flexible Leiteranschluss-Vorbereitung in Maschinensteuerungen, Steuerstromkreisen von Verpackungsmaschinen sowie in dezentralen Schaltschrank-Konfigurationen mit hohem Änderungsbedarf. Eine weitere Anwendung liegt in der modularen Automatisierungstechnik, wo mehrere Konfigurationen zeitnah benötigt werden. Das Leergehäuse bietet dank der plombierbaren transparenten Abdeckung auch Sicherheits- und Dokumentationsoptionen. Die Betriebstemperatur von -40 bis +70 °C gewährleistet Einsatz auch in Außenschaltschränken.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,4985 kg

Artikelgewicht:

0,0997 kg

Abmessungen ( Länge × Breite × Höhe ):

10,70 × 2,25 × 11,00 cm

Technische Daten:

Technische Daten

Elektrische Daten

Zulässige Verlustleistung (max.)	3 W
Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsspannung (III / 2)	320 V
Bemessungsstoßspannung (III / 2)	4 kV
Bemessungsspannung (II / 2)	630 V
Bemessungsstoßspannung (II / 2)	4 kV
Bemessungsstrom	16 A
Bemessungsspannung UL (Use Group B)	300 V
Bemessungsstrom UL (Use Group B)	15 A
Bemessungsspannung UL (Use Group D)	300 V
Bemessungsstrom UL (Use Group D)	10 A
Bemessungsspannung CSA (Use Group B)	300 V
Bemessungsstrom CSA (Use Group B)	15 A
Bemessungsspannung CSA (Use Group D)	300 V
Bemessungsstrom CSA (Use Group D)	10 A

Bemessungsdaten gemäß IEC/EN 60664-1

Bemessungsspannung (III / 3)	250 V
Bemessungsstoßspannung (III / 3)	4 kV
Bemessungsspannung (III / 2)	320 V
Bemessungsstoßspannung (III / 2)	4 kV
Bemessungsspannung (II / 2)	630 V
Bemessungsstoßspannung (II / 2)	4 kV
Bemessungsstrom	16 A

Bemessungsdaten gemäß UL 1059

Bemessungsspannung UL (Use Group B)	300 V
Bemessungsstrom UL (Use Group B)	15 A
Bemessungsspannung UL (Use Group D)	300 V
Bemessungsstrom UL (Use Group D)	10 A

Bemessungsdaten gemäß CSA

Bemessungsspannung CSA (Use Group B)	300 V
Bemessungsstrom CSA (Use Group B)	15 A
Bemessungsspannung CSA (Use Group D)	300 V
Bemessungsstrom CSA (Use Group D)	10 A

Anschlussdaten

Polzahl	4
Anzahl der Ebenen	3
Anzahl Brückeraufnahmen	2
Anschlusstechnik	Push-in CAGE CLAMP®
Eindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 12 AWG
Feindrähtiger Leiter	0,2 ... 2,5 mm² / 24 ... 12 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,2 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	0,2 ... 2,5 mm² / 24 ... 14 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch

Geometrische Daten

Breite	22,5 mm / 0.886 inch
Höhe	110 mm / 4.331 inch
Tiefe ab Oberkante Tragschiene	107 mm / 4.213 inch
Rastermaß	5 mm / 0.197 inch

Mechanische Daten

Montageart	Tragschiene 35

Werkstoffdaten

Brennbarkeitsklasse gemäß UL 94	V0
Gehäusewerkstoff	PC
Klemmfederwerkstoff	Chrom-Nickel-Federstahl (CrNi)
Kontaktwerkstoff	Elektrolytkupfer (ECu)
Brandlast	1,519MJ
Gewicht	99,7 g

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)	-40 ... +70 °C
Umgebungstemperatur (Lagerung)	-40 ... +85 °C

Kaufmännische Daten

Produktgruppe	6 (INTERFACE ELECTRONIC)
VPE (UVPE)	5 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4050821561439
Zolltarifnummer	85472000900

Produktklassifikation

UNSPSC	39.121.308
eCl@ss 10.0	27-18-27-02
eCl@ss 9.0	27-18-27-02
ETIM 9.0	EC001031
ETIM 10.0	EC001031
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
SCIP notification number (Austria)	20b824e5-d556-48d0-9390-b52546135bb6
SCIP notification number (Belgium)	66585704-1b18-478d-ab72-fb2261a2bc90
SCIP notification number (Bulgaria)	359d1397-7d1a-4ef2-917d-df3cdb8f9dcb
SCIP notification number (Czech Republic)	b35ace4d-829f-44cc-a021-b13342303dfb
SCIP notification number (Denmark)	d3e5ef67-bea4-48fb-a237-664dc478f183
SCIP notification number (Finland)	4e9fbda5-8e13-486f-a7cf-723d1ac3eeb8
SCIP notification number (France)	3acc5873-1b11-4448-a589-5a844904f35d
SCIP notification number (Germany)	dd82b1a3-1845-4083-a047-8d7dca0639fd
SCIP notification number (Hungary)	15ea4ffb-3d30-4cca-a0a9-3ff7c6ab5420
SCIP notification number (Italy)	fa984891-090a-43d1-988a-90224f769a72
SCIP notification number (Netherlands)	37a1cad6-6438-4efb-b3d6-65917ce2a994
SCIP notification number (Poland)	67aa548d-ef89-46d6-bf1d-68e45a73806a
SCIP notification number (Romania)	6e891b48-1170-46df-810b-f4d4d736751b
SCIP notification number (Sweden)	6a34ec7a-b023-41ff-8974-a32ca79cbe2c
