Produktbeschreibung

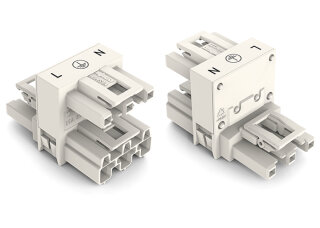

Der h-Verteiler WINSTA MIDI 770-685 ist ein 3-poliger Installationssteckverbinder der WAGO-Produktfamilie WINSTA MIDI mit Kodierung A und Fehlsteckschutz. Der Verteiler verfügt über 1 Eingang und 2 beidseitige Ausgänge mit insgesamt 3 Verriegelungsklinken für sichere fliegende Verbindungen. Die Push-in CAGE CLAMP-Federanschlusstechnik ermöglicht werkzeuglose Installation ohne Verschraubung und reduziert Montagezeiten auf der Baustelle deutlich. Bemessungsstrom: 25 A, Schutzart IP20 (im gesteckten Zustand IP2xC), Dauergebrauchstemperatur -35 bis +85 °C, Rastermaß 10 mm. Der Durchgangswiderstand beträgt ca. 1 mOhm, der Kontaktübergang Stecker/Buchse ca. 0,25 mOhm. Die mechanische Kodierung A und farbliche Kennzeichnung mit L ? N verhindern Verwechslungen und ermöglichen schnelle, sichere Verdrahtung.
Anwendungsbereiche
Typische Einsatzfelder sind die Elektroinstallation in Verwaltungsgebäuden, Hotels und Büroimmobilien, wo schnelle, fehlerfreie Steckverbindungen ohne Unterbrechung der Stromversorgung notwendig sind. Auch in der Automatisierung von Ausstellungsbauten und temporären Installationen sorgt der Verteiler mit vorgefertigten Systemlösungen für schnelle Inbetriebnahme.
Vorteile gegenüber Alternativen
Im Unterschied zu festverdrahteten Installationen mit Schraubklemmen reduziert das steckbare WINSTA MIDI-System sowohl Installationsfehler als auch Serviceaufwand und vermeidet unnötige Ausfallzeiten. Das IP20-Schutzkonzept eliminiert den Serviceaufwand bei stationären Einsatzorten. Die Potentialkennzeichnung L ? N und der voreilende PE-Kontakt gewährleisten sichere Potentialzuordnung bei allen Anwendungen der Gebäudeelektrik.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,1600 kg
|
| Artikelgewicht: |
0,0232 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,10 × 3,00 × 3,27 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| PE-Funktion |
voreilender PE-Kontakt |
| Polzahl |
3 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
32,7 mm / 1.287 inch |
| Tiefe |
51 mm / 2.008 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| Aufdruck |
L ? N |
| Potentialkennzeichnung |
L ? N |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
h-Verteiler, beidseitige Abgänge |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
| Geeignet |
für "Fliegende Verbindungen" |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
3 |
Werkstoffdaten
| Farbe |
weiß |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,361MJ |
| Gewicht |
23,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454251574 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121406 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
