Produktbeschreibung

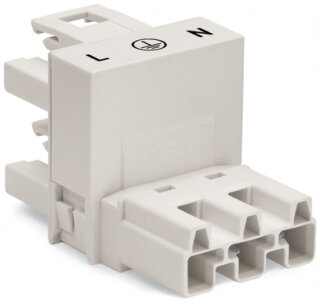

Der h-Verteiler WINSTA MIDI 770-684 ist ein fehlsteckgeschützter Installationssteckverbinder mit drei Polen und Kodierung A für sichere Netzanwendungen in der Gebäudeinstallation. Das System verfügt über einen 1 Eingang, 2 Ausgänge mit einseitigen Abgängen, zwei Verriegelungsklinken und Push-in CAGE CLAMP-Federanschlusstechnik. Der Bemessungsstrom beträgt bis 25 A bei einer Dauergebrauchstemperatur von -35 bis +85 °C. Die Schutzart IP20 schützt gegen das Eindringen fester Fremdkörper, im gesteckten Zustand IP2xC. Das Rastermaß von 10 mm und die kompakte Breite von 30 mm ermöglichen flexible Anordnung in Schaltschränken und Verteilerboards. Der Fehlsteckschutz und die Potentialkennzeichnung mit L, Schutzleiter und N reduzieren Installationsfehler erheblich.
Anwendungsbereiche
Typische Einsatzfelder sind flexible Gebäudeinstallationen in Bürogebäuden, die Stromverteilung in Schulungsräumen sowie die schnelle Umkonfiguration in Ausstellungssystemen und mobilen Installationen. Die werkzeuglose Push-in-Anschlusstechnik ermöglicht schnelle Verdrahtung ohne Spezialwerkzeug. Die eingebaute Prüföffnung gestattet die Überprüfung der Verbindungen im gesteckten Zustand, wodurch Wartungszeit gespart wird.
Vorteile gegenüber Alternativen
Im Unterschied zu fest verdrahteten Verteilerklemmen erlaubt der steckbare h-Verteiler flexible Umkonfigurationen ohne Neuverkabelung. Ergänzend können unterschiedliche Kodierungen (B, C, D) für verschiedene Stromkreise verwendet werden, um Verwechslungen dauerhaft auszuschließen.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
1,1200 kg
|
| Artikelgewicht: |
0,0224 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
5,10 × 3,00 × 3,27 cm |
Technische Daten
Hinweise
| Allgemeine Sicherheitshinweise |
1. Nur von Elektrofachkraft oder einer für die Tätigkeit elektrisch unterwiesenen Person (EUP nach DIN VDE 0105-100) anzuwenden!2. Nicht unter Spannung/Last installieren!3. Nur für bestimmungsgemäßen Gebrauch einsetzen!4. Nationale Vorschriften/Normen/Richtlinien beachten!5. Technische Daten der Pro |
Elektrische Daten
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Allgemein
| Hinweis zum Durchgangswiderstand |
ca. 1 mOhm Durchgangswiderstandca. 0,25 mOhm Kontaktübergang Stecker/Buchse |
Anschlussdaten
| Gesamte Anzahl der Potentiale |
3 |
| PE-Funktion |
voreilender PE-Kontakt |
| Polzahl |
3 |
Anschluss 1
Geometrische Daten
| Rastermaß |
10 mm / 0.394 inch |
| Breite |
30 mm / 1.181 inch |
| Höhe |
32,7 mm / 1.287 inch |
| Tiefe |
51 mm / 2.008 inch |
Mechanische Daten
| Anwendung |
Allgemeine Netzanwendungen |
| Kodierung |
A |
| Aufdruck |
L ? N |
| Potentialkennzeichnung |
L ? N |
| Steckkraft einer Steckverbindung |
ca. 20 ... 70 N (polzahlabhängig) |
| Haltekraft einer Steckverbindung |
mit Verriegelung: > 80 N |
| Trennkraft einer Steckverbindung |
ohne Verriegelung: ca. 20 ... 70 N (polzahlabhängig) |
| Anzahl der Steckzyklen |
200, ohne ohmsche Last |
| Verteilertyp |
h-Verteiler, einseitige Abgänge |
| Schutzart |
IP20; In gestecktem Zustand: IP2xC (Diese Installationssteckverbinder sind nicht für den Einsatz in leicht zugänglichen Bereichen vorgesehen!) |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Buchse/Stecker |
| Fehlsteckschutz |
Ja |
| Hinweis zum Fehlsteckschutz |
Alle WINSTA®-Komponenten sind 100 % fehlsteckgeschützt bezogen auf:a.) das Stecken unterschiedlicher Polzahlenb.) um 180° verdrehtes Steckenc.) seitliches versetztes Steckend.) einpoliges Stecken |
| Verriegelungsklinke |
Ja |
| Verriegelung der Steckverbindung |
Verriegelungsklinke |
| Hinweis zur Verriegelung |
Verriegelungsklinken sind an allen fest zu installierenden Produkten (Snap-In-Varianten für Leuchten bzw. Geräte, alle Verteilervarianten, alle Leiterplattenvarianten) werkseitig montiert, sodass immer eine Verriegelung mit den zu steckenden Buchsen bzw. Steckern stattfindet. Eine zusätzliche Verrie |
| Anzahl der Verriegelungsklinken |
2 |
Werkstoffdaten
| Farbe |
weiß |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Kontaktwerkstoff |
Kupfer bzw. Kupferlegierung; oberflächenveredelt |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,336MJ |
| Gewicht |
22,4 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-5 ... +40 °C |
| Dauergebrauchstemperatur |
-35 ... +85 °C |
| Hinweis zur Dauergebrauchstemperatur |
Isolierteile für Temperaturen <= 105 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4045454251567 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121421 |
| eCl@ss 10.0 |
27-44-06-03 |
| eCl@ss 9.0 |
27-44-06-03 |
| ETIM 9.0 |
EC002567 |
| ETIM 10.0 |
EC002567 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
