Produktbeschreibung

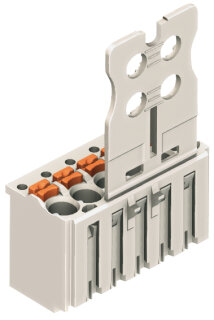

Die 1-Leiter-Federleiste 2091-1108/000-1000 ist eine kompakte Steckverbinderlösung nach DIN EN 61984 mit 8 Klemmstellen und Drückerbetätigung. Das Rastermaß beträgt 3,5 mm bei Abmessungen von 28 × 33 × 11,4 mm. Die Anschlusstechnik basiert auf der Push-in CAGE CLAMP®-Technologie, die werkzeuglose Verbindungen ohne Vorbehandlung ermöglicht. Die Federleiste akzeptiert eindrätige Leiter von 0,2 bis 1,5 mm² und feindrähtige Leiter gleichen Querschnittsbereichs, optional mit Kunststoffkragen-Aderendhülse (0,25 bis 0,75 mm²). Der Temperaturbereich liegt zwischen -60 und +100 °C für den Betrieb, Verarbeitung zwischen -35 und +60 °C. Die Kontaktoberfläche besteht aus Zinn und ist direkt bedruckt.
Anwendungsbereiche
Typische Anwendungen sind die Verdrahtung von Leiterplattenschnittstellen in Schaltschränken, die Sensor-Aktor-Anbindung in Automatisierungsanlagen sowie die Anbindung von Steuersignalen in Verpackungsmaschinen.
Vorteile gegenüber Alternativen
Im Gegensatz zu rein schraubgebundenen Klemmen bietet die Push-in CAGE CLAMP®-Technologie schnelle, fehlerfreie Verdrahtung ohne Werkzeug und ohne separate Aderendhülsen bei starren Leitern. Bei erhöhten mechanischen Anforderungen wird die Verwendung von Kunststoffkragen-Aderendhülsen sowie eine wirksame Kabelabfangung empfohlen. Die Federleiste ist sofort montagebereit und Teil des picoMAX®-Kompaktsystems von WAGO.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1900 kg
|
| Artikelgewicht: |
0,0038 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 2,80 × 3,30 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
28 mm / 1.102 inch |
| Höhe |
33 mm / 1.299 inch |
| Tiefe |
11,4 mm / 0.449 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,049MJ |
| Gewicht |
3,8 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821365891 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| RoHS Compliance Status |
Compliant,No Exemption |
|
