Produktbeschreibung

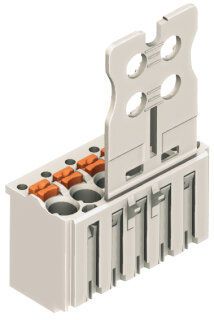

Die 1-Leiter-Federleiste 2091-1108 ist eine 8-polige Anschlussleiste mit Push-in CAGE CLAMP®-Technologie von WAGO für sichere Verdrahtung ohne Werkzeug. Das Rastermaß beträgt 3,5 mm, die Gesamtabmessungen sind 28 × 33 × 11,4 mm. Die Leiste akzeptiert Leiterquerschnitte von 0,2 bis 1,5 mm² als eindrähtige Leiter, als feindrähtige Leiter oder mit Aderendhülse bis 0,75 mm². Die Kontaktoberfläche ist verzinnt, die Betätigung erfolgt über einen Drücker in Leiteranschlussrichtung. Der Temperaturbereich liegt zwischen -60 und +100 °C Grenztemperatur, Verarbeitung zwischen -35 und +60 °C.
Anwendungsbereiche
Typische Einsatzfelder sind die Verdrahtung in Schaltschränken und Steuerungsverteilern, insbesondere bei Sensor-Aktor-Anschlüssen an Schnittstellenmodule oder dezentrale Ein- und Ausgänge. In Verpackungsmaschinen oder Förderanlagen dient die Leiste als zentraler Verteilblock für Signalleitungen.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie schnellere und fehlerfreiere Verdrahtung ohne Drehmoment-Kontrolle oder Werkzeugwechsel. Für Anwendungen mit erhöhten Anforderungen empfiehlt WAGO die Verwendung von Aderendhülsen sowie eine wirksame Kabelabfangung. Das Steckverbindersystem ist gemäß DIN EN 61984 definiert und darf nicht spannungsführend oder unter Last gesteckt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1900 kg
|
| Artikelgewicht: |
0,0038 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
1,14 × 2,80 × 3,30 cm |
| Technische Daten: |
Technische Daten
Hinweise
| Sicherheitshinweis |
Das picoMAX® Steckverbindersystem ist gemäß DIN EN 61984 ein Steckverbinder ohne Schaltleistung. Bei bestimmungsgemäßem Gebrauch dürfen diese Steckverbinder nicht spannungsführend oder unter Last gesteckt oder getrennt werden. Steckverbinder sollten in Energieflussrichtung im Leitungszug des Stromkr |
| Sicherheitshinweis 2 |
Für Anwendungen mit erhöhten Anforderungen wird die Verwendung von Aderendhülsen empfohlen.Um eine unzulässige Krafteinwirkung auf die Klemmstelle zu verhindern, ist eine wirksame Kabelabfangung zu verwenden. |
| Varianten: |
Direkte BedruckungWeitere Varianten können über den WAGO Vertrieb angefragt oder ggfs. unter https://configurator.wago.com konfiguriert werden. |
Anschlussdaten
| Klemmstellen |
8 |
| Gesamte Anzahl der Potentiale |
8 |
| Anzahl Anschlusstypen |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
8 |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Betätigungsrichtung 1 |
Betätigung aus Leiteranschlussrichtung |
| Eindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter |
0,2 ... 1,5 mm² / 24 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
0,25 ... 0,75 mm² |
| Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen |
0,25 ... 1,5 mm² |
| Abisolierlänge |
8 ... 9 mm / 0.31 ... 0.35 inch |
| Polzahl |
8 |
Geometrische Daten
| Rastermaß |
3,5 mm / 0.138 inch |
| Breite |
28 mm / 1.102 inch |
| Höhe |
33 mm / 1.299 inch |
| Tiefe |
11,4 mm / 0.449 inch |
Mechanische Daten
| variable Kodierung |
Ja |
| Bauform |
mit Griffplatte |
| Verdrehschutz |
Ja |
Steckverbindung
| Kontaktausführung im Steckverbinderbereich |
Federleiste/Buchse |
| Steckverbinder Anschlusstyp |
für Leiter |
| Fehlsteckschutz |
nein |
| Stecken ohne Teilungsverlust |
Ja |
| Verriegelung der Steckverbindung |
ohne |
Werkstoffdaten
| Farbe |
lichtgrau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyphtalamid (PPA GF) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Klemmfederwerkstoff |
Chrom-Nickel-Federstahl (CrNi) |
| Kontaktwerkstoff |
Elektrolytkupfer (ECu) |
| Kontaktoberfläche |
Zinn |
| Brandlast |
0,049MJ |
| Gewicht |
3,8 g
|
Neue Funktion
Umgebungsbedingungen
| Grenztemperaturbereich |
-60 ... +100 °C |
| Verarbeitungstemperatur |
-35 ... +60 °C |
Kaufmännische Daten
| Produktgruppe |
26 (picoMAX) |
| VPE (UVPE) |
50 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4050821160724 |
| Zolltarifnummer |
85366990990 |
Produktklassifikation
| UNSPSC |
39121409 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
