Produktbeschreibung

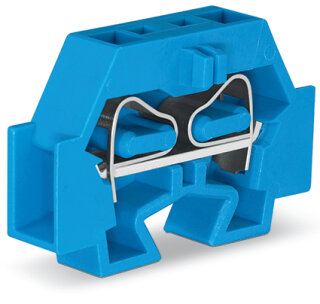

Die Endklemme hat zwei Klemmstellen auf einem Potential in einer Ebene und wird in CAGE CLAMP®-Anschlusstechnik mit Betätigungswerkzeug seitlich verdrahtet. Sie nimmt eindrähtige und feindrähtige Kupferleiter von 0,08 bis 4 mm² (28 bis 12 AWG) bei 9 bis 10 mm Abisolierlänge auf. Bemessungsstrom 32 A, Bemessungsspannung 690 V, Bemessungsstoßspannung 8 kV (Überspannungskategorie III, Verschmutzungsgrad 3). Das blaue Gehäuse aus Polyamid (PA66) ist halogenfrei, Isolierstoffgruppe I, Brennbarkeitsklasse V0 nach UL 94. Befestigung per Rastfuß, seitliche Beschriftungsebene.
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,2100 kg
|
| Artikelgewicht: |
0,0042 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,17 × 0,70 × 3,34 cm |
| Technische Daten: |
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
690 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Bemessungsdaten gemäß IEC/EN
| Bemessungsspannung (III / 3) |
690 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3 |
Allgemein
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschluss 1
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Geometrische Daten
| Breite |
7 mm / 0.276 inch |
| Höhe |
33,4 mm / 1.315 inch |
| Höhe ab Oberfläche |
23,1 mm / 0.909 inch |
| Tiefe |
21,7 mm / 0.854 inch |
Mechanische Daten
| Bauform |
horizontale Bauform |
| Befestigungsart |
Rastfuß |
| Beschriftungsebene |
Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
blau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,052MJ |
| Halogenfrei |
Ja |
| Gewicht |
4,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
9 (Mini-Klemmen) |
| VPE (UVPE) |
100 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4044918640497 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
|
Technische Daten
Elektrische Daten
| Bemessungsspannung (III / 3) |
690 V
|
| Bemessungsstoßspannung (III / 3) |
8 kV
|
| Bemessungsstrom |
32 A
|
| Legende Bemessungsdaten |
(III / 3) = Überspannungskategorie III / Verschmutzungsgrad 3 |
| Verdrahtungsrichtung |
Seitliche Verdrahtung |
Anschlussdaten
| Klemmstellen |
2 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anschlusstechnik |
CAGE CLAMP® |
| Betätigungsart |
Betätigungswerkzeug |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Eindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Feindrähtiger Leiter |
0,08 ... 4 mm² / 28 ... 12 AWG |
| Abisolierlänge |
9 ... 10 mm / 0.35 ... 0.39 inch |
Mechanische Daten
| Bauform |
horizontale Bauform |
| Befestigungsart |
Rastfuß |
| Beschriftungsebene |
Seitliche Beschriftung |
Geometrische Daten
| Breite |
7 mm / 0.276 inch |
| Höhe |
33,4 mm / 1.315 inch |
| Höhe ab Oberfläche |
23,1 mm / 0.909 inch |
| Tiefe |
21,7 mm / 0.854 inch |
Werkstoffdaten
| Farbe |
blau |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,052MJ |
| Halogenfrei |
Ja |
| Gewicht |
4,2 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| Produktgruppe |
9 (Mini-Klemmen) |
| VPE (UVPE) |
100 (50) St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4044918640497 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| eCl@ss 10.0 |
27-14-11-06 |
| eCl@ss 9.0 |
27-14-11-06 |
| ETIM 9.0 |
EC001284 |
| ETIM 10.0 |
EC001284 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
