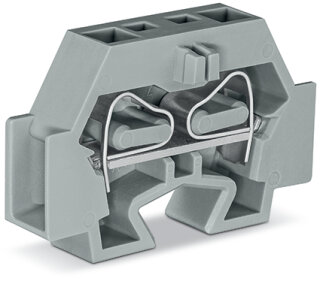

2-Leiter-Endklemme 262-321 CAGE CLAMP 4 mm² 32 A grau

2-Leiter-Endklemme 262-321 CAGE CLAMP 4 mm² 32 A grau

Artikelnummer: WAG-262-321
GTIN: 4044918640381
HAN: 262-321
Inhalt: 50 Stück

Platzsparende 2-Leiter-Endklemme 262-321, CAGE CLAMP®-Anschluss, 4 mm² / 32 A / 690 V, Betätigungswerkzeug. Für beengte Schaltschränke und kompakte Steuerungen.

28,22 €

0,56 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 44,03 €

● Bestellbar, Lieferzeit 4 - 5 Wochen (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Endklemme 262-321 von WAGO ist eine Durchgangsklemme aus der Mini-Serie 262 mit CAGE CLAMP®-Anschlusstechnik für platzsparende Schaltschrank- und Anlagenverdrahtung. Die Endklemme ist einpolig, ohne seitlich überstehenden Rastfuß, und wird mit Betätigungswerkzeug bedient. Wichtige technische Daten: Leiterquerschnitt 0,08 bis 4 mm² (eindrähtiger und feindrähtiger Kupferleiter), Bemessungsstrom 32 A, Bemessungsspannung 690 V (Überspannungskategorie III), Bemessungsstoßspannung 8 kV, Dauergebrauchstemperatur ?60 bis +105 °C, Abisolierlänge 9 bis 10 mm, seitliche Verdrahtung. Die Abmessungen betragen nur 7 × 33,4 × 21,7 mm. Die CAGE CLAMP®-Technologie ermöglicht werkzeuglosen Leiteranschluss ohne Aderendhülsen-Vorkrimpen, da die Käfigzugfeder alle Leiterwerkstoffe sicher fasst.

Anwendungsbereiche

Einsatzfelder sind die Beschaltung von SPS-Eingängen und -Ausgängen, die Reihenklemmen-Verdrahtung in Verpackungsmaschinen, die Sensor-Aktor-Anbindung in Fertigungsanlagen sowie die Anschlussverteilung in beengten Schaltschrank-Bereichen.

Vorteile gegenüber Alternativen

Im Unterschied zu Durchgangsklemmen mit seitlichem Rastfuß spart die 262-321 wertvolle Schaltschrank-Tiefe ein und reduziert dadurch die Gesamtbaugröße von kompakten Steuerverteilern. Die Mini-Reihenklemme wird durch einen Rastfuß auf der Hutschiene 35 mm montiert und ist wartungsfrei.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,1850 kg

Artikelgewicht:

0,0037 kg

Abmessungen ( Länge × Breite × Höhe ):

2,17 × 0,70 × 3,34 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	690 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Seitliche Verdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	690 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	7 mm / 0.276 inch
Höhe	33,4 mm / 1.315 inch
Höhe ab Oberfläche	23,1 mm / 0.909 inch
Tiefe	21,7 mm / 0.854 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Rastfuß
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,062MJ
Halogenfrei	Ja
Gewicht	3,7 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	9 (Mini-Klemmen)
VPE (UVPE)	100 (50) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4044918640381
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsspannung (III / 3)	690 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3
Verdrahtungsrichtung	Seitliche Verdrahtung

Bemessungsdaten gemäß IEC/EN

Bemessungsspannung (III / 3)	690 V
Bemessungsstoßspannung (III / 3)	8 kV
Bemessungsstrom	32 A
Legende Bemessungsdaten	(III / 3) ? Überspannungskategorie III / Verschmutzungsgrad 3

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	9 ... 10 mm / 0.35 ... 0.39 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	7 mm / 0.276 inch
Höhe	33,4 mm / 1.315 inch
Höhe ab Oberfläche	23,1 mm / 0.909 inch
Tiefe	21,7 mm / 0.854 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Rastfuß
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,062MJ
Halogenfrei	Ja
Gewicht	3,7 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	9 (Mini-Klemmen)
VPE (UVPE)	100 (50) St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4044918640381
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
