Produktbeschreibung

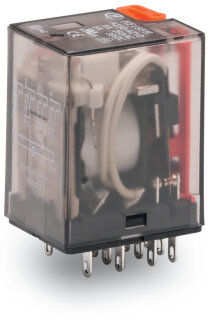

Das Elementarrelais 858-158 ist ein steckbares Schaltrelais mit vier Umschaltkontakten und AC 120 V Eingangsnennspannung. Das Relais wird über einen Eingangsnennstrom von 10 mA angesteuert und schaltet in der Lastseite bis zu 5 A Grenzdauerstrom. Die vier Wechsler ermöglichen flexible Umschaltlogiken in Steuer- und Signalkreisen: Mit AgSnO2-Kontaktwerkstoff erreicht das Relais eine maximale Schaltspannung von AC 250 V und eine maximale Schaltleistung von AC 1250 VA. Die Spannungsfestigkeit zwischen Steuerkreis und Lastkreis beträgt AC 1,5 kVeff, die Isolationsspannung zwischen offenen Kontakten AC 1 kVeff. Das Relais ist mit einer roten LED mit mechanischer Betätigungsanzeige ausgestattet, die den Schaltzustand anzeigt und das Handbedienen ermöglicht. Die kompakten Abmessungen (21,5 × 35 × 28 mm, IP20) ermöglichen die Hutschienenmontage in beengten Schaltschränken. Typische
Anwendungsbereiche
Einsatzbereiche sind Automatisierungsanlagen, Verpackungsmaschinen und Steuerungen für Förderanlagen, wo störsichere Umscha1tkontakte für die Signalverarbeitung benötigt werden. Ein zweiter häufiger Einsatzfall ist die Parallelschaltung mehrerer Elementarrelais zur Erhöhung der Schaltleistung oder zur Redundanzlogik. Das Relais ist normkonform nach EN 61810-1 gefertigt und wird in Kartons mit Verpackungseinheit von 3 Stück geliefert.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1059 kg
|
| Artikelgewicht: |
0,0353 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
AC 120 V |
| Eingangsnennstrom bei UN |
10 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
AC 120 V |
| Eingangsnennstrom bei UN |
10 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
CN |
| GTIN |
4055143532044 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122334 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
