Produktbeschreibung

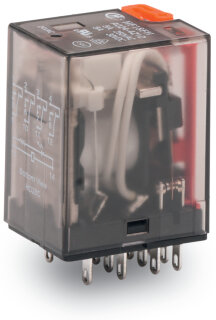

Das Elementarrelais 858-154 ist ein steckbares Schaltrelais mit vier Wechslerkontakten für AC 24 V Steuerspannung. Der Eingangsnennstrom beträgt 50 mA, die Schaltleistung maximal 1250 VA im ohmschen Betrieb. Die Kontaktwerkstoffoberfläche besteht aus AgSnO2, der Grenzdauerstrom liegt bei 5 A mit maximalem Einschaltstrom von 15 A über 4 Sekunden. Das Relais ist mit einer LED-Statusanzeige ausgestattet und verfügt über Handbedienung zur manuellen Prüfung. Die Schutzart IP20 wird durch die kompakte Bauform von 21,5 mm Breite, 35 mm Höhe und 28 mm Tiefe erreicht; das Gewicht beträgt 33,6 g.
Anwendungsbereiche
Typische Anwendungen umfassen die Signalverarbeitung in Steuerungsverteilern und die Freigabe von Steuerstromkreisen in Schaltschränken von Verpackungsmaschinen. Weitere Einsatzfelder sind Rückmeldeschaltungen in Förderbanlanlagen und die Überwachung von Sensoreingängen an SPS-Systemen.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schützen ermöglicht das kompakte Elementarrelais eine dezentrale Signalverarbeitung direkt am Steuergerät, wodurch Verdrahtungsaufwand reduziert wird. Die Spannungsfestigkeit zwischen Steuer- und Lastkreis beträgt 1,5 kVeff nach EN 61810-1, was hohe Isolation und Sicherheit in gemischten Betriebsumgebungen gewährleistet. Das Modul ist werkzeuglos steckbar und benötigt keinen separaten Prüfschalter für die Funktionskontrolle.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,1008 kg
|
| Artikelgewicht: |
0,0336 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
2,80 × 2,15 × 3,50 cm |
Technische Daten
Technische Daten
| Eingangsnennspannung UN |
AC 24 V |
| Eingangsnennstrom bei UN |
50 mA
|
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
| Statusanzeige |
LED rotmechanisch |
Steuerkreis
| Eingangsnennspannung UN |
AC 24 V |
| Eingangsnennstrom bei UN |
50 mA
|
Lastkreis
| Anzahl Wechsler/Umschaltkontakte |
4 |
| Kontaktwerkstoff (Relais) |
AgSnO2 |
| Grenzdauerstrom |
5 A
|
| Einschaltstrom (ohmsch) max. |
(AC) 15 A / 4 s |
| Schaltspannung max. |
AC 250 V |
| Schaltleistung (ohmsch) max. |
AC 1250 VA; DC siehe Lastgrenzkurve |
| Empfohlene Minimallast |
12 V / 100 mA |
| Ansprechzeit typ. |
25 ms
|
| Rückfallzeit typ. |
25 ms
|
| Prellzeit typ. |
4 ms
|
| Lebensdauer, elektrisch (N.O.; ohmsche Last; 23 °C) |
100 x 10³ Schaltspiele |
| Lebensdauer, mechanisch |
20 x 10? Schaltspiele |
Signalisierung
| Statusanzeige |
LED rotmechanisch |
Sicherheit und Schutz
| Spannungsfestigkeit Steuer-/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Spannungsfestigkeit offener Kontakt (AC, 1 min) |
1 kVeff |
| Spannungsfestigkeit Lastkreis/Lastkreis (AC, 1 min) |
1,5 kVeff |
| Schutzart |
IP20 |
Geometrische Daten
| Breite |
21,5 mm / 0.846 inch |
| Höhe ab Oberfläche |
35 mm / 1.378 inch |
| Tiefe |
28 mm / 1.102 inch |
Mechanische Daten
| Montageart |
Steckbares Modul |
Werkstoffdaten
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb bei UN) |
-25 ... +70 °C |
| Umgebungstemperatur (Lagerung) |
-40 ... +80 °C |
Normen und Bestimmungen
| Normen/Bestimmungen |
EN 61810-1 |
Kaufmännische Daten
| Produktgruppe |
6 (INTERFACE ELECTRONIC) |
| VPE (UVPE) |
3 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4055143532075 |
| Zolltarifnummer |
85364900990 |
Produktklassifikation
| UNSPSC |
39122325 |
| eCl@ss 10.0 |
27-37-16-01 |
| eCl@ss 9.0 |
27-37-16-01 |
| ETIM 9.0 |
EC001437 |
| ETIM 10.0 |
EC001437 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
