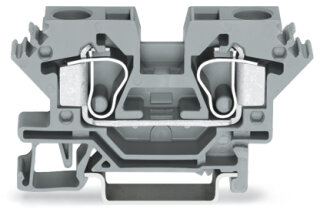

2-Leiter-Durchgangsklemme 284-691 10 mm² CAGE CLAMP Ex e II

Artikelnummer: WAG-284-691
GTIN: 4066966316612
HAN: 284-691
Inhalt: 25 Stück

2-Leiter-Durchgangsklemme 284-691, 10 mm², 53 A / 550 V, CAGE CLAMP, Ex e II-geeignet. Werkzeuglose Frontverdrahtung für Steuerungsverteiler und Schaltschränke.

52,13 €

2,09 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 88,66 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 284-691 ist eine horizontale Reihenklemme für Tragschiene 35 mit CAGE CLAMP-Anschlusstechnik und Ex e II-Zulassung. Die Klemme ist für Leiterquerschnitte von 0,2 bis 10 mm² ausgelegt und arbeitet mit einem Bemessungsstrom von 53 A bei 550 V Bemessungsspannung. Zwei Klemmstellen ermöglichen die Durchgangsverdrahtung auf einer Ebene; die Verarbeitungstemperatur liegt zwischen -35 und +85 °C, die Dauergebrauchstemperatur zwischen -60 und +105 °C. Der Anschluss erfolgt mittels Betätigungswerkzeug mit einer Abisolierlänge von 12 bis 13 mm, ohne dass Aderendhülsen erforderlich sind. Die CAGE CLAMP-Technologie mit Käfigzugfeder akzeptiert sowohl eindrähtiges als auch feindrähtiges Kupfermaterial.

Anwendungsbereiche

Typische Einsatzfelder sind die Potentialverteilung in Schaltschränken für Automatisierungsanlagen sowie die Durchgangsverdrahtung in Verpackungsmaschinen und Förderanlagen mit Anforderungen an Explosionsschutz nach Gruppe II (Kategorie 3). In der MSR-Technik dient die Klemme der Signalleitungsverbindung zwischen Sensoren und Steuergeräten in Ex e II-zertifizierten Schaltschränken.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmen entfällt hier das manuelle Festziehen von Anschlussschrauben, wodurch die Montagezeit verkürzt wird und Verdrahtungsfehler durch ungleichmäßiges Anziehen ausgeschlossen werden. Die lichtgraue Gehäusefarbe und die seitlichen Beschriftungsaufnahmen unterstützen die Leitermarkierung nach Schaltplan. Für die Montage ist lediglich eine Standard-Tragschiene 35 x 15 oder 35 x 7,5 erforderlich.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,4700 kg

Artikelgewicht:

0,0188 kg

Abmessungen ( Länge × Breite × Höhe ):

3,35 × 1,00 × 6,90 cm

Technische Daten:

Technische Daten

Elektrische Daten

Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	53 A
Verlustleistung, pro Pol (Potential)	1,573 W
Bemessungsstrom IN zur Verlustleistungsangabe	53 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	53 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,573 W
Bemessungsstrom IN zur Verlustleistungsangabe	53 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	69 mm / 2.717 inch
Tiefe ab Oberkante Tragschiene	33,5 mm / 1.319 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,261MJ
Gewicht	18,8 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	IN
GTIN	4066966316612
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	53 A
Verlustleistung, pro Pol (Potential)	1,573 W
Bemessungsstrom IN zur Verlustleistungsangabe	53 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Ex-Angaben

Bemessungsspannung EN (Ex e II)	550 V
Bemessungsstrom (Ex e II)	53 A

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,573 W
Bemessungsstrom IN zur Verlustleistungsangabe	53 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	69 mm / 2.717 inch
Tiefe ab Oberkante Tragschiene	33,5 mm / 1.319 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	lichtgrau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,261MJ
Gewicht	18,8 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	IN
GTIN	4066966316612
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
