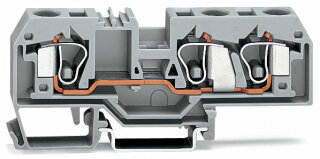

3-Leiter-Durchgangsklemme 284-681 CAGE CLAMP 10 mm² grau

3-Leiter-Durchgangsklemme 284-681 CAGE CLAMP 10 mm² grau

Artikelnummer: WAG-284-681
GTIN: 4044918447379
HAN: 284-681
Inhalt: 25 Stück

3-Leiter-Durchgangsklemme 284-681, 10 mm², CAGE CLAMP-Anschluss mit Betätigungswerkzeug. Frontverdrahtung für Tragschiene 35, Kupferleiter 0,2–10 mm².

83,97 €

3,36 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 142,80 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 3-Leiter-Durchgangsklemme WAGO 284-681 ist eine Reihenklemme mit CAGE CLAMP-Anschlusstechnik für die Durchgangsverdrahtung in Schaltschränken und Verteileranlagen. Die Klemme verfügt über drei Klemmstellen und akzeptiert Kupferleiter in den Querschnitten 0,2 bis 10 mm², sowohl eindrähtigen als auch feindrähtigen Draht, ohne Aderendhülsen. Der Bemessungsstrom liegt bei 57 A, die Verlustleistung pro Pol beträgt 1,819 W bei einem Kontaktwiderstand von 0,001 Ohm. Die Betätigung erfolgt werkzeuggestützt über den integrierten Federmechanismus, die Abisolierlänge ist auf 12 bis 13 mm standardisiert.

Anwendungsbereiche

Typische Anwendungen sind die Potentialverteilung in Schaltschränken von Verpackungsmaschinen, die Durchgangsverdrahtung in Steuerungsverteilern und die Stromschienenbelegung in Niederspannungsanlagen. In der Automatisierungstechnik wird die Klemme häufig für die Verdrahtung von Sensornetzten und Aktorverteilungen genutzt. Die Durchgangsklemme arbeitet im Temperaturbereich -60 bis +105 °C und ist aus Polyamid PA66 mit Brennbarkeitsklasse V0 gefertigt. Sie wird frontverdrahtet auf Hutschiene 35 mm montiert und trägt eine mittige Beschriftungsebene für die Kennzeichnung von Potentialen und Nummern.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,8000 kg

Artikelgewicht:

0,0320 kg

Abmessungen ( Länge × Breite × Höhe ):

3,50 × 1,00 × 9,75 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	97,5 mm / 3.839 inch
Tiefe ab Oberkante Tragschiene	35 mm / 1.378 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,435MJ
Gewicht	32 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918447379
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	97,5 mm / 3.839 inch
Tiefe ab Oberkante Tragschiene	35 mm / 1.378 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,435MJ
Gewicht	32 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	25 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918447379
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
