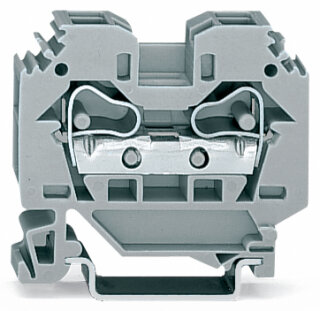

2-Leiter-Durchgangsklemme WAGO 284-101 10 mm² CAGE CLAMP grau

2-Leiter-Durchgangsklemme WAGO 284-101 10 mm² CAGE CLAMP grau

Artikelnummer: WAG-284-101
GTIN: 4044918323383
HAN: 284-101
Inhalt: 50 Stück

2-Leiter-Durchgangsklemme 284-101, 10 mm² / 57 A, CAGE CLAMP®-Anschluss, seitliche Verdrahtung. Für Tragschiene 35, Kupferleiter 0,2 bis 10 mm².

69,97 €

1,40 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 141,61 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Durchgangsklemme 284-101 von WAGO ist eine Reihenklemme mit CAGE CLAMP®-Universalanschluss für sichere Leiterverbindungen in Schaltschränken und Verteilerblöcken. Die Klemme ist für Leiterquerschnitte von 0,2 bis 10 mm² ausgelegt und arbeitet mit einem Bemessungsstrom von 57 A bei 1,819 W Verlustleistung pro Pol. Der Kontaktwiderstand liegt bei 0,001 Ohm. Die Anschlussquerschnitte können sowohl eindrähtiger als auch feindrähtiger Kupferleiter sein, die erforderliche Abisolierlänge beträgt 12 bis 13 mm. Die Betätigung erfolgt werkzeuggestützt über die Käfigfeder, sodass keine Aderendhülsen nötig sind. Montiert wird die Klemme auf Tragschienen 35 x 15 mm oder 35 x 7,5 mm in horizontaler Bauform. Die Abmessungen betragen 10 mm Breite, 52 mm Höhe und 41,5 mm Tiefe ab Oberkante. Das Isoliermaterial ist Polyamid 66 (Isolierstoffgruppe I), die Farbe grau. Der Temperaturbereich liegt zwischen -35 und +85 °C Verarbeitungstemperatur sowie -60 bis +105 °C Dauergebrauchstemperatur.

Anwendungsbereiche

Typische Einsatzfelder sind die Potentialverteilung in Niederspannungsverteilern, die Durchgangsverdrahtung in automatisierten Schaltschrankanlagen sowie die Sensor- und Aktor-Anbindung in industriellen Steuerungen.

Vorteile gegenüber Alternativen

Im Gegensatz zu Schraubklemmen ermöglicht die CAGE CLAMP®-Technologie eine schnellere, werkzeuglose Verdrahtung ohne Verschraubung und mit konstantem Anschlussanpress-Druck. Die seitlichen Beschriftungsaufnahmen erlauben eine übersichtliche Beschriftung der Klemmengruppen direkt am Aufbau.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,9050 kg

Artikelgewicht:

0,0181 kg

Abmessungen ( Länge × Breite × Höhe ):

4,15 × 1,00 × 5,20 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Seitliche Verdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	52 mm / 2.047 inch
Tiefe ab Oberkante Tragschiene	41,5 mm / 1.634 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,29MJ
Gewicht	18,1 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918323383
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Seitliche Verdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,819 W
Bemessungsstrom IN zur Verlustleistungsangabe	57 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Feindrähtiger Leiter	0,2 ... 10 mm² / 24 ... 8 AWG
Abisolierlänge	12 ... 13 mm / 0.47 ... 0.51 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	10 mm / 0.394 inch
Höhe	52 mm / 2.047 inch
Tiefe ab Oberkante Tragschiene	41,5 mm / 1.634 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,29MJ
Gewicht	18,1 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918323383
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
