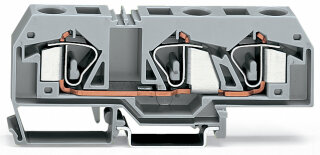

3-Leiter-Durchgangsklemme 283-671 CAGE CLAMP 16 mm² grau

3-Leiter-Durchgangsklemme 283-671 CAGE CLAMP 16 mm² grau

Artikelnummer: WAG-283-671
GTIN: 4044918543637
HAN: 283-671
Inhalt: 20 Stück

3-Leiter-Durchgangsklemme 16 mm², CAGE CLAMP®-Anschluss, Betätigungswerkzeug, 76 A, Frontverdrahtung. Für Tragschiene 35 x 15 und 35 x 7,5 in Schaltschränken.

65,15 €

3,26 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 131,61 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 3-Leiter-Durchgangsklemme 283-671 von WAGO ist eine Reihenklemme mit CAGE CLAMP®-Universalanschluss für werkzeuggestützte Verdrahtung. Sie verbindet bis zu drei Leiter in einer Ebene ohne Querbrückenverbindung. Die Klemme nimmt Leiterquerschnitte von 0,2 bis 16 mm² auf — sowohl eindrähtiger als auch feindrähtiger Kupfer — und ermöglicht einen Bemessungsstrom von 76 A pro Pol bei definierten Verlustleistungen. Die Abisolierlänge beträgt 16 bis 17 mm. Mit mittiger Beschriftung auf grauem Kunststoff montiert sich die Klemme auf Hutschienen 35 × 15 und 35 × 7,5 im Gehäuse oder Verteilerblock. Der CAGE CLAMP®-Mechanismus mit Käfigzugfeder arbeitet ohne Aderendhülsen und erlaubt schnelle Frontbestückung sowie einfache Umklemm- und Änderungsarbeiten in bereits verdrahteten Anlagen.

Anwendungsbereiche

Typische Einsatzfelder sind Potentialverteilungen in Schaltschränken, Durchgangsverdrahtung von Stromkreisen in Maschinensteuerungen sowie die Anschlussbeschaltung von Stromversorgungen und Steuermodulen in dezentralen Verteilerblöcken. Die Betriebstemperatur reicht von -60 bis +105 °C, was Außenschaltschränke und temperaturanforderungsreiche Industrieumgebungen abdeckt.

Vorteile gegenüber Alternativen

Im Unterschied zu rein zweipoliger Reihenklemmen-Ausführung bietet die dreipolige Variante die Möglichkeit, mehrere Stromkreise oder Potentiale in einem Baustein zu zentralisieren, ohne auf mehrere zweipolige Klemmen ausweichen zu müssen. Das werkzeuggestützte Betätigungssystem erfordert ein separates Betätigungswerkzeug und verhindert Verwechslungen mit Push-in-Anschlüssen.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,9060 kg

Artikelgewicht:

0,0453 kg

Abmessungen ( Länge × Breite × Höhe ):

3,75 × 1,20 × 10,45 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Achtung: Diese Klemme ist nicht mit Querbrückern brückbar!

Elektrische Daten

Verlustleistung, pro Pol (Potential)	2,426 W
Bemessungsstrom IN zur Verlustleistungsangabe	76 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	2,426 W
Bemessungsstrom IN zur Verlustleistungsangabe	76 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	104,5 mm / 4.114 inch
Tiefe ab Oberkante Tragschiene	37,5 mm / 1.476 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,619MJ
Gewicht	45,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918543637
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Achtung: Diese Klemme ist nicht mit Querbrückern brückbar!

Elektrische Daten

Verlustleistung, pro Pol (Potential)	2,426 W
Bemessungsstrom IN zur Verlustleistungsangabe	76 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	2,426 W
Bemessungsstrom IN zur Verlustleistungsangabe	76 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	3
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Eindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Feindrähtiger Leiter	0,2 ... 16 mm² / 24 ... 6 AWG
Abisolierlänge	16 ... 17 mm / 0.63 ... 0.67 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	12 mm / 0.472 inch
Höhe	104,5 mm / 4.114 inch
Tiefe ab Oberkante Tragschiene	37,5 mm / 1.476 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,619MJ
Gewicht	45,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	1 (Reihenklemmen)
VPE (UVPE)	20 St.
Verpackungsart	Karton
Ursprungsland	DE
GTIN	4044918543637
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
