Produktbeschreibung

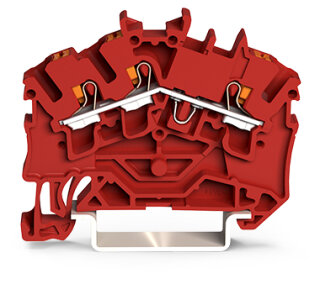

Die 3-Leiter-Durchgangsklemme 2202-6303 ist eine Push-in CAGE CLAMP Reihenklemme von WAGO mit werkzeugloser Anschlussbestätigung per Drücker. Die Klemme verbindet drei Leiter in einer Ebene mit insgesamt zwei Brückeraufnahmen, die sich bei Bedarf als Potentialverteiler konfigurieren lässt. Der Nennquerschnitt beträgt 2,5 mm² mit Zulassung für Einzelleitungen von 0,25 bis 4 mm² gemäß AWG 22 bis 12. Die Bemessungsspannung liegt bei 550 V und der Bemessungsstrom bei 21 A (Ex-e-II-Betrieb, bzw. 20 A mit Brücke). Die Verlustleistung beträgt 0,766 W pro Pol bei 24 A Referenzstrom. Die Klemme erfüllt die ATEX-Zertifizierung Ex eb IIC Gb nach PTB 18 ATEX 1005 U und ist daher für explosive Atmosphären geeignet. Der Dauergebrauchstemperaturbereich erstreckt sich von ?60 bis +105 °C, der Verarbeitungsbereich von ?35 bis +85 °C.
Anwendungsbereiche
Typische Einsatzfelder sind Steuerungsverteilungen in Schaltschränken, Potentialverteilungen in Niederspannungsanlagen sowie gekapselte Schaltgeräte in der Automations- und Prozessleittechnik.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schraubklemmen ermöglicht die Push-in CAGE CLAMP Technologie das schnelle Stecken von eindrähtigen und feindrähtigen Leitern mit Aderendhülse ohne Werkzeug, wobei die mechanische Sicherung durch den Drücker gewährleistet wird. Die Klemme ist für Hutschienenmontage (35 × 15 und 35 × 7,5 mm) ausgelegt und ermöglicht seitliche sowie mittige Beschriftung. Bei Austausch mit 4-Leiter-Klemmen muss eine Abschlussplatte gesetzt werden. Abisolierlänge: 10 bis 12 mm.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6000 kg
|
| Artikelgewicht: |
0,0060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,55 × 0,52 × 5,26 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Beim Wechseln von einer 3-Leiter-Klemme auf eine 4-Leiter-Klemme bzw. umgekehrt muss immer eine Abschlussplatte gesetzt werden! |
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
52,6 mm / 2.071 inch |
| Tiefe ab Oberkante Tragschiene |
38,9 mm / 1.531 inch |
| Tiefe |
45,5 mm / 1.791 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
rot |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,116MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966067231 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
