Produktbeschreibung

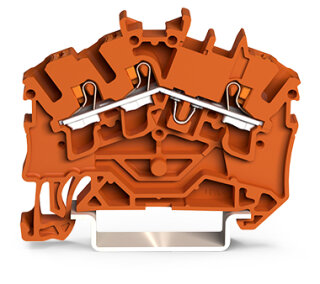

Die 3-Leiter-Durchgangsklemme 2202-6302 von WAGO ist eine Reihenklemme mit Push-in CAGE CLAMP Anschlusstechnik für sichere Leiterverbindungen ohne Werkzeug. Der Nennquerschnitt beträgt 2,5 mm² mit Anschlussbereich 0,25 bis 4 mm² für eindrähtige Leiter und 0,75 bis 4 mm² für direkt steckbare Leiter. Die Klemme erreicht bei Ex-e-II-Zulassung einen Bemessungsstrom von 21 A und eine Bemessungsspannung von 550 V. Der Betrieb erfolgt über einen Drücker ohne zusätzliche Werkzeuge — eine Abisolierlänge von 10 bis 12 mm ist ausreichend. Die Dauergebrauchstemperatur liegt zwischen ?60 und +105 °C, was thermische Stabilität in extremen Industrieumgebungen sichert.
Anwendungsbereiche
Typische Einsatzfelder sind die Potentialverteilung in Schaltschränken für Schütztechnik und Steuerungen sowie die Durchgangsverbindung in dezentralen Schnellverbindungssystemen von Verpackungsmaschinen und Automatisierungsanlagen. In Gebäudeinstallationen mit explosionsgefährdeten Bereichen der Kategorie IIC (nach ATEX PTB 18 ATEX 1005 U) bietet die Ex-e-II-Zulassung die notwendige Sicherheit.
Vorteile gegenüber Alternativen
Im Unterschied zu Schraubklemmen ermöglicht die Push-in-Technologie eine Verdrahtung ohne Drehmomentprüfung oder Verspannungsverluste durch Korrosion. Die Klemme eignet sich für Tragschienen 35 × 15 mm und 35 × 7,5 mm mit seitlicher und mittiger Beschriftungsmöglichkeit. Ein Sicherheitshinweis: Beim Austausch zwischen 3-Leiter- und 4-Leiter-Ausführungen muss eine Abschlussplatte gesetzt werden.
Produktseite WAGO ->
Angaben zur Produktsicherheit
Herstellerinformationen:
WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com
| Versandgewicht: |
0,6000 kg
|
| Artikelgewicht: |
0,0060 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
4,55 × 0,52 × 5,26 cm |
Technische Daten
Hinweise
| Sicherheitshinweis |
Beim Wechseln von einer 3-Leiter-Klemme auf eine 4-Leiter-Klemme bzw. umgekehrt muss immer eine Abschlussplatte gesetzt werden! |
Elektrische Daten
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Ex-Angaben
| Bemessungsdaten gemäß |
ATEX: PTB 18 ATEX 1005 U / IECEx: PTB 18.0012U (Ex eb IIC Gb) |
| Bemessungsspannung EN (Ex e II) |
550 V
|
| Bemessungsstrom (Ex e II) |
21 A
|
| Bemessungsstrom (Ex e II) mit Brücker |
20 A
|
Verlustleistung
| Verlustleistung, pro Pol (Potential) |
0,766 W
|
| Bemessungsstrom IN zur Verlustleistungsangabe |
24 A
|
| Widerstandswert zur stromabhängigen Verlustleistungsangabe |
0,001Ohm |
Allgemein
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschlussdaten
| Klemmstellen |
3 |
| Gesamte Anzahl der Potentiale |
1 |
| Anzahl der Ebenen |
1 |
| Anzahl Brückeraufnahmen |
2 |
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Anschluss 1
| Anschlusstechnik |
Push-in CAGE CLAMP® |
| Betätigungsart |
Drücker |
| Anschließbare Leiterwerkstoffe |
Kupfer |
| Nennquerschnitt |
2,5 mm² |
| Eindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Eindrähtiger Leiter; direkt steckbar |
0,75 ... 4 mm² / 18 ... 12 AWG |
| Feindrähtiger Leiter |
0,25 ... 4 mm² / 22 ... 12 AWG |
| Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar |
1 ... 2,5 mm² / 18 ... 14 AWG |
| Hinweis (Leiterquerschnitt) |
Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein. |
| Abisolierlänge |
10 ... 12 mm / 0.39 ... 0.47 inch |
| Verdrahtungsrichtung |
Frontverdrahtung, abgewinkelt |
Geometrische Daten
| Breite |
5,2 mm / 0.205 inch |
| Höhe |
52,6 mm / 2.071 inch |
| Tiefe ab Oberkante Tragschiene |
38,9 mm / 1.531 inch |
| Tiefe |
45,5 mm / 1.791 inch |
Mechanische Daten
| Montageart |
Tragschiene 35 |
| Beschriftungsebene |
Mitten-/Seitliche Beschriftung |
Werkstoffdaten
| Farbe |
orange |
| Isolierstoffgruppe |
I |
| Isolierwerkstoff Hauptgehäuse |
Polyamid (PA66) |
| Brennbarkeitsklasse gemäß UL 94 |
V0 |
| Brandlast |
0,116MJ |
| Farbe des Betätigungselements |
orange |
| Gewicht |
6 g
|
Umgebungsbedingungen
| Verarbeitungstemperatur |
-35 ... +85 °C |
| Dauergebrauchstemperatur |
-60 ... +105 °C |
Kaufmännische Daten
| VPE (UVPE) |
100 St. |
| Verpackungsart |
Karton |
| Ursprungsland |
DE |
| GTIN |
4066966067224 |
| Zolltarifnummer |
85369010000 |
Produktklassifikation
| UNSPSC |
39121410 |
| ETIM 9.0 |
EC000897 |
| ETIM 10.0 |
EC000897 |
| ECCN |
NO US CLASSIFICATION |
Environmental Product Compliance
| Carbon Footprint |
Link |
| RoHS Compliance Status |
Compliant,No Exemption |
