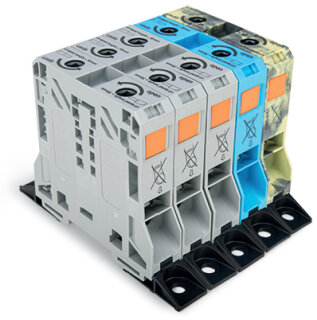

Drehstromset 285-148 POWER CAGE CLAMP 50 mm² Hochstromklemme

Artikelnummer: WAG-285-148
GTIN: 4055143656993
HAN: 285-148
Inhalt: 1 Stück

Drehstromset mit 10 Klemmstellen, POWER CAGE CLAMP-Technik für 50 mm² Kupferleiter. Innensechskantschlüssel-Betätigung, 5 Potentiale, horizontale Bauform mit.

72,07 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 122,57 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Das Drehstromset 285-148 ist eine Hochstromklemmenleiste mit 10 Klemmstellen und 5 Potentialen für die seitliche Verdrahtung. Die Reihenklemme nutzt die POWER CAGE CLAMP-Anschlusstechnik und ist für Kupferleiter von 10 bis 50 mm² ausgelegt, wobei der Nennquerschnitt bei 50 mm² liegt. Die Betätigung erfolgt über einen Innensechskantschlüssel von 8 mm, ohne Drehmomentschlüssel erforderlich. Das Gehäuse besteht aus Polyamid PA66 mit V0-Brennbarkeitsklasse nach UL 94 und ist halogenfrei. Die horizontale Bauform mit seitlicher Beschriftung und Befestigungsflansch ermöglicht die Oberflächenmontage direkt im Schaltschrank. Der Temperaturbereich erstreckt sich von -60 bis +105 °C Dauergebrauchstemperatur, wodurch die Klemme auch in extremen Umgebungen einsatzfähig bleibt. Die Abisolierlänge der Leiter sollte 30 mm betragen. Typische

Anwendungsbereiche

Einsatzgebiete sind die Stromverteilung in Verteilerblöcken für Drehstromsysteme in Industrie-Schaltschränken sowie die Hochstrom-Anbindung von Motorsteuerungen und Leistungsverteilern in Anlagen des Maschinenbaus.

Vorteile gegenüber Alternativen

Gegenüber einzelnen Hochstromklemmen bietet das vorkonfigurierte Set den Vorteil einer einheitlichen Potentialverteilung für alle drei Phasen plus Neutralleiter ohne Verdrahtungsfehler. Befestigung und Verdrahtungsrichtung sind werkzeugneutral dimensioniert, sodass eine schnelle Installation im laufenden Betrieb möglich ist.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,8229 kg

Artikelgewicht:

0,8229 kg

Abmessungen ( Länge × Breite × Höhe ):

13,00 × 10,00 × 9,40 cm

Technische Daten:

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Seitliche Verdrahtung

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	10
Gesamte Anzahl der Potentiale	5
Anzahl der Ebenen	1
Anschlusstechnik	POWER CAGE CLAMP
Betätigungsart	Innensechskantschlüssel; 8 mmBetätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	50 mm²
Eindrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Mehrdrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter	10 ... 70 mm² / 8 ... 2/0 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Abisolierlänge	32 mm / 1.26 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	POWER CAGE CLAMP
Betätigungsart	Innensechskantschlüssel; 8 mmBetätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	50 mm²
Eindrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Mehrdrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter	10 ... 70 mm² / 8 ... 2/0 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Abisolierlänge	32 mm / 1.26 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	100 mm / 3.937 inch
Höhe ab Oberfläche	94 mm / 3.7 inch
Tiefe	130 mm / 5.118 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Befestigungsflansch
Montageart	Oberflächenmontage
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	mehrfarbig
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	10,028MJ
Halogenfrei	Ja
Gewicht	822,9 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4055143656993
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Elektrische Daten

Verdrahtungsrichtung	Seitliche Verdrahtung

Allgemein

Verdrahtungsrichtung	Seitliche Verdrahtung

Anschlussdaten

Klemmstellen	10
Gesamte Anzahl der Potentiale	5
Anzahl der Ebenen	1
Anschlusstechnik	POWER CAGE CLAMP
Betätigungsart	Innensechskantschlüssel; 8 mmBetätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	50 mm²
Eindrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Mehrdrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter	10 ... 70 mm² / 8 ... 2/0 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Abisolierlänge	32 mm / 1.26 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Anschluss 1

Anschlusstechnik	POWER CAGE CLAMP
Betätigungsart	Innensechskantschlüssel; 8 mmBetätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	50 mm²
Eindrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Mehrdrähtiger Leiter	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter	10 ... 70 mm² / 8 ... 2/0 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Feindrähtiger Leiter; mit Aderendhülse ohne Kunststoffkragen	10 ... 50 mm² / 8 ... 1/0 AWG
Abisolierlänge	32 mm / 1.26 inch
Verdrahtungsrichtung	Seitliche Verdrahtung

Geometrische Daten

Breite	100 mm / 3.937 inch
Höhe ab Oberfläche	94 mm / 3.7 inch
Tiefe	130 mm / 5.118 inch

Mechanische Daten

Bauform	horizontale Bauform
Befestigungsart	Befestigungsflansch
Montageart	Oberflächenmontage
Beschriftungsebene	Seitliche Beschriftung

Werkstoffdaten

Farbe	mehrfarbig
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	10,028MJ
Halogenfrei	Ja
Gewicht	822,9 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	1 St.
Verpackungsart	Karton
Ursprungsland	PL
GTIN	4055143656993
Zolltarifnummer	85369010000

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-06
eCl@ss 9.0	27-14-11-06
ETIM 9.0	EC001284
ETIM 10.0	EC001284
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

RoHS Compliance Status	Compliant,No Exemption
