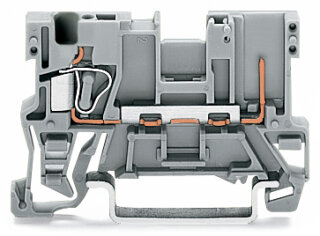

1-Leiter-Basisklemme 769-176 CAGE CLAMP 4 mm² grau

Artikelnummer: WAG-769-176
GTIN: 4045454871697
HAN: 769-176
Inhalt: 100 Stück

1-Leiter-Durchgangsklemme 769-176, 4 mm², CAGE CLAMP-Anschluss, Tragschiene 35 x 15 und 35 x 7,5 mm, grau. Werkzeugbetätigung, Frontverdrahtung für.

78,37 €

0,78 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 133,28 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 1-Leiter-Basisklemme 769-176 ist eine Durchgangsklemme aus der WAGO-Serie 769 mit CAGE CLAMP-Universalanschluss. Sie verbindet einzelne Leiter ohne Vorkonfektionierung direkt auf der Hutschiene und ermöglicht schnelle, wartungsfreie Verdrahtung. Die Klemme akzeptiert Leiterquerschnitte von 0,08 bis 4 mm² (28 bis 12 AWG), sowohl ein- als auch mehrdrähtiger Kupferleiter. Der Nennquerschnitt liegt bei 4 mm² bei einem Bemessungsstrom von 32 A und einer Verlustleistung von 1,024 W pro Pol. Die Klemme montiert auf Tragschienen 35 × 15 mm und 35 × 7,5 mm mit einer Breite von 5 mm und einer Höhe von 52,5 mm. Sie arbeitet im Temperaturbereich von ?35 bis +85 °C (Verarbeitung) und ?60 bis +105 °C (Dauergebrauch).

Anwendungsbereiche

Typische Einsatzfelder sind Steuerungsverteilungen in Schaltanlagen und Bahntechnik, wo steckbare Reihenklemmensysteme für flexible Vorkonfektionierung eingesetzt werden. Ein Betätigungswerkzeug öffnet die Käfigzugfeder zum Leiteranschluss – eine Abisolierung von 8 bis 9 mm ist erforderlich. Die Frontverdrahtung ermöglicht zugängliche Montage in beengten Schaltschränken.

Vorteile gegenüber Alternativen

Im Unterschied zu aufgekrempelten Aderendhülsen-Systemen ist mit CAGE CLAMP keine Vorbearbeitung der Leiter nötig, was Montagezeit spart. Am Ende der Klemmenleiste muss eine Trennwand oder eine 10-mm-Endklammer gesetzt werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5300 kg
Artikelgewicht:	0,0053 kg
Abmessungen ( Länge × Breite × Höhe ):	2,85 × 0,50 × 5,25 cm

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.
Sicherheitshinweis 2	Bei Verwendung von 2-Leiter-Federleisten können keine Schachtelbrücker in den Klemmen gesetzt werden.

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,024 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,024 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	1
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	1
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	1
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anzahl Anschlussstellen	1

Geometrische Daten

Breite	5 mm / 0.197 inch
Höhe	52,5 mm / 2.067 inch
Tiefe ab Oberkante Tragschiene	28,5 mm / 1.122 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	grau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,101MJ
Gewicht	5,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	18 (X-COM System)
VPE (UVPE)	100 St.
Verpackungsart	Karton
Ursprungsland	IN
GTIN	4045454871697
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
