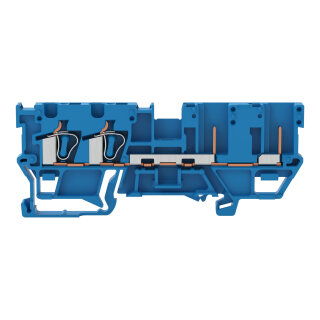

2-Leiter-Basisklemme 769-171 CAGE CLAMP 4 mm² blau

Artikelnummer: WAG-769-171/000-006
GTIN: 4045454871680
HAN: 769-171/000-006
Inhalt: 50 Stück

2-Leiter-Durchgangsklemme 769-171/000-006, 4 mm², CAGE CLAMP-Anschluss, Frontverdrahtung. Für Hutschienen 35×15 und 35×7,5 mm, Temperaturbereich -60 bis +105.

56,45 €

1,13 € pro 1 Stück

exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 114,24 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Basisklemme 769-171/000-006 von WAGO ist eine Durchgangsklemme mit CAGE CLAMP-Universalanschluss für schnelle und wartungsfreie Verdrahtung. Sie verfügt über zwei Klemmstellen mit je einer Anschlussstelle, einen Nennquerschnitt von 4 mm² und ist für ein- und feindrähtige Leiter von 0,08 bis 4 mm² geeignet. Der Betätigungswerkzeug-betrieb ermöglicht sichere Kontaktierung ohne Aderendhülsen, mit Widerstandswert 0,001 Ohm und Bemessungsstrom 32 A. Die Verarbeitungstemperatur liegt zwischen -35 und +85 °C, die Dauergebrauchstemperatur zwischen -60 und +105 °C.

Anwendungsbereiche

Typische Einsatzfelder sind der Schaltanlagenbau und Steuerungsbau in der Bahntechnik, wo steckbare Reihenklemmen Fertigungszeit einsparen. Das CAGE CLAMP-System ermöglicht auch die Vorkonfektionierung von Verdrahtungseinheiten für Off-Site-Montage.

Vorteile gegenüber Alternativen

Im Unterschied zu Schraubklemmtechnik erfordert die CAGE CLAMP-Anschlussart keine Werkzeuge zur Leiter-Freigabe und reduziert den Bearbeitungsaufwand deutlich. Die Klemme ist für Hutschienen 35×15 und 35×7,5 mm konzipiert und wird in Frontverdrahtung betrieben. Am Ende einer Klemmenleiste muss eine Trennwand oder 10-mm-Endklammer montiert werden.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:	0,5150 kg
Artikelgewicht:	0,0103 kg
Abmessungen ( Länge × Breite × Höhe ):	2,85 × 0,50 × 8,75 cm

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.
Sicherheitshinweis 2	Bei Verwendung von 2-Leiter-Federleisten können keine Schachtelbrücker in den Klemmen gesetzt werden.

Elektrische Daten

Verlustleistung, pro Pol (Potential)	1,024 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	1,024 W
Bemessungsstrom IN zur Verlustleistungsangabe	32 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,001Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	1
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	CAGE CLAMP®
Anzahl Anschlussstellen	2
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	4 mm² / 12 AWG
Eindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Feindrähtiger Leiter	0,08 ... 4 mm² / 28 ... 12 AWG
Abisolierlänge	8 ... 9 mm / 0.31 ... 0.35 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 2

Anzahl Anschlussstellen	1

Geometrische Daten

Breite	5 mm / 0.197 inch
Höhe	87,5 mm / 3.445 inch
Tiefe ab Oberkante Tragschiene	28,5 mm / 1.122 inch

Mechanische Daten

Bauform	horizontale Bauform
Montageart	Tragschiene 35
Beschriftungsebene	Mittenbeschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,151MJ
Gewicht	10,3 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

Produktgruppe	18 (X-COM System)
VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	IN
GTIN	4045454871680
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
