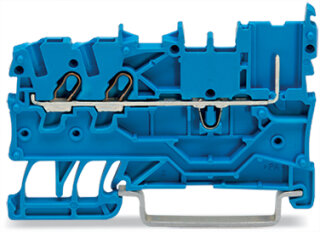

2-Leiter-Basisklemme WAGO 2020-1304 Push-in CAGE CLAMP 1 mm² 13,5 A

Artikelnummer: WAG-2020-1304
GTIN: 4055143278829
HAN: 2020-1304
Inhalt: 50 Stück

2-Leiter/1-Pin-Durchgangsklemme 2020-1304, 1 mm² / 13,5 A, Push-in CAGE CLAMP, werkzeuglose Verdrahtung auf Hutschiene 35 mm, blau.

49,68 €

0,99 € pro 1 Stück

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 84,49 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Pack

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Die 2-Leiter-Basisklemme WAGO 2020-1304 ist eine Durchgangsreihenklemme mit Push-in CAGE CLAMP-Anschlusstechnik für die steckbare Verdrahtung in Schaltanlagen und Steuerungsverteilern. Die Klemme verfügt über zwei Klemmstellen und eine Federleistenaufnahme, sodass ein durchgehender Stromkreis entsteht. Der Nennquerschnitt beträgt 1 mm², wobei eindrähtige Leiter im Bereich 0,14 bis 1,5 mm² angeschlossen werden können. Der Bemessungsstrom liegt bei 13,5 A, die Verlustleistung pro Pol beträgt 0,434 W. Die Dauergebrauchstemperatur reicht von ?60 °C bis +105 °C, die Verarbeitungstemperatur von ?35 °C bis +85 °C. Der Anschluss erfolgt werkzeuglos mittels Betätigungswerkzeug auf Tragschienen der Größe 35 × 15 mm und 35 × 7,5 mm. In der Bahntechnik und Automatisierungstechnik werden solche Basisklemmen typischerweise zur Vorkonfektionierung von Schaltanlagenverdrahtung eingesetzt, was Montagezeit und Fehlerquoten deutlich senkt.

Anwendungsbereiche

Im Maschinenbau und bei der Feldgeräteverdrahtung ermöglichen die steckbaren Reihenklemmen schnelle Umrüstungen ohne Umbau der Leitungen.

Vorteile gegenüber Alternativen

Im Unterschied zu reinen Schraubklemmen bietet die Push-in CAGE CLAMP-Technik den Vorteil, dass sowohl starre Leiter als auch feindrähtige Leitungen mit Aderendhülse direkt in die Klemmstelle gesteckt werden können. Bei Instandhaltungsarbeiten in Schaltschränken spart dies erheblich Zeit. Die Klemme ist blau gefärbt zur optischen Unterscheidung im Klemmenverbund.

Produktseite WAGO ->

Angaben zur Produktsicherheit

Herstellerinformationen:

WAGO GmbH & Co. KG
Hansastr. 27
Bayern
München, Deutschland, 32423
info@wago.com
https://www.wago.com

Versandgewicht:

0,2250 kg

Artikelgewicht:

0,0045 kg

Abmessungen ( Länge × Breite × Höhe ):

3,64 × 0,35 × 5,92 cm

Technische Daten:

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®S-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.

Elektrische Daten

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Federleistenaufnahmen	1
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	3,5 mm / 0.138 inch
Höhe	59,2 mm / 2.331 inch
Tiefe ab Oberkante Tragschiene	36,4 mm / 1.433 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,09MJ
Gewicht	4,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143278829
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption

Technische Daten

Hinweise

Sicherheitshinweis	Am Ende einer WAGO Klemmenleiste X-COM®S-SYSTEM ist eine Trennwand (Bestellnr. 209-191) oder eine 10mm-Endklammer (Bestellnr. 249-117) zu setzen.

Elektrische Daten

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm
Verdrahtungsrichtung	Frontverdrahtung

Verlustleistung

Verlustleistung, pro Pol (Potential)	0,434 W
Bemessungsstrom IN zur Verlustleistungsangabe	13,5 A
Widerstandswert zur stromabhängigen Verlustleistungsangabe	0,002Ohm

Allgemein

Verdrahtungsrichtung	Frontverdrahtung

Anschlussdaten

Klemmstellen	2
Federleistenaufnahmen	1
Gesamte Anzahl der Potentiale	1
Anzahl der Ebenen	1
Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Anschluss 1

Anschlusstechnik	Push-in CAGE CLAMP®
Betätigungsart	Betätigungswerkzeug
Anschließbare Leiterwerkstoffe	Kupfer
Nennquerschnitt	1 mm²
Eindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Eindrähtiger Leiter; direkt steckbar	0,5 ... 1,5 mm² / 20 ... 16 AWG
Feindrähtiger Leiter	0,14 ... 1,5 mm² / 24 ... 16 AWG
Feindrähtiger Leiter; mit Aderendhülse mit Kunststoffkragen	0,14 ... 0,75 mm² / 24 ... 18 AWG
Feindrähtiger Leiter; mit Aderendhülse, direkt steckbar	0,5 ... 0,75 mm² / 20 ... 18 AWG
Hinweis (Leiterquerschnitt)	Je nach Beschaffenheit des Leiters kann auch ein Leiter geringeren Querschnitts direkt steckbar sein.
Abisolierlänge	9 ... 11 mm / 0.35 ... 0.43 inch
Verdrahtungsrichtung	Frontverdrahtung

Geometrische Daten

Breite	3,5 mm / 0.138 inch
Höhe	59,2 mm / 2.331 inch
Tiefe ab Oberkante Tragschiene	36,4 mm / 1.433 inch

Mechanische Daten

Montageart	Tragschiene 35
Beschriftungsebene	Mitten-/Seitliche Beschriftung

Werkstoffdaten

Farbe	blau
Isolierstoffgruppe	I
Isolierwerkstoff Hauptgehäuse	Polyamid (PA66)
Brennbarkeitsklasse gemäß UL 94	V0
Brandlast	0,09MJ
Gewicht	4,5 g

Umgebungsbedingungen

Verarbeitungstemperatur	-35 ... +85 °C
Dauergebrauchstemperatur	-60 ... +105 °C

Kaufmännische Daten

VPE (UVPE)	50 St.
Verpackungsart	Karton
Ursprungsland	CN
GTIN	4055143278829
Zolltarifnummer	85366990990

Produktklassifikation

UNSPSC	39121410
eCl@ss 10.0	27-14-11-20
eCl@ss 9.0	27-14-11-20
ETIM 9.0	EC000897
ETIM 10.0	EC000897
ECCN	NO US CLASSIFICATION

Environmental Product Compliance

Carbon Footprint	Link
RoHS Compliance Status	Compliant,No Exemption
