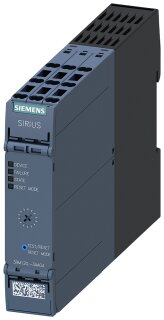

Wendestarter 3RM1202-3AA04 0,4-2,0 A 24 V DC elektronischer Überlastschutz

Wendestarter 3RM1202-3AA04 0,4-2,0 A 24 V DC elektronischer Überlastschutz

Artikelnummer: SIE-3RM1202-3AA04
GTIN: 4011209935853
HAN: 3RM1202-3AA04
Inhalt: 1 Stück

Wendestarter 3RM1202-3AA04, 0,4–2,0 A, 24 V DC, elektronischer Überlastschutz, Federzuganschluss. Für Kleinmotoren bis 0,75 kW in reversiblen Steuerungen.

151,40 €

inkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 337,96 €

● Bestellbar, Lieferzeit 6 - 9 Werktage (DE - Ausland abweichend)

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der Wendestarter 3RM1202-3AA04 aus der SIRIUS 3RM1-Familie ist ein Motorstarter mit elektronischem Überlastschutz für reversible Motorsteuerungen im Niederspannungsbereich. Das Gerät ist ausgelegt für einen Bemessungsstrom von 0,4 bis 2,0 A bei 24 V DC und kann Motoren bis 0,75 kW schalten. Der Regler arbeitet mit 500 V Isolationsspannung und gewährleistet sichere Schaltung in beide Rotationsrichtungen durch integrierte Wendeschütze. Die Steuerung erfolgt über Federzuganschlüsse (Push-In-Ausführung), die werkzeuglose Verdrahtung ermöglichen. Das Gehäuse ist für Aufstellungshöhen bis 4.000 m über NN zugelassen und erfüllt die Umweltkategorien 3K6, 3C3 und 3S2 nach IEC 60721 — geeignet auch für Umgebungen mit gelegentlicher Betauung und hoher Luftfeuchte bis 95 %. Der Betriebstemperaturbereich liegt zwischen ?25 und +60 °C.

Anwendungsbereiche

Typische Einsatzfelder sind die reversible Steuerung von Kleinmotoren in Förderbandsystemen, Aufzugssteuerungen sowie in Automatisierungsanlagen mit geringen Stromstärken. Ebenso findet der 3RM1202 Anwendung in Laboraufbauten und mobilen Maschinen mit 24 V Gleichspannungsversorgung.

Vorteile gegenüber Alternativen

Im Unterschied zu rein thermischen Überlastauslösern bietet die elektronische Schutzeinrichtung eine präzisere Ansprache und reduziert Auslöseverzögerungen bei Nennlaststrom. Die RoHS-Konformität und die REACH-Compliance seit März 2017 sichern die Verwendung in EU-Märkten.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,3040 kg
Artikelgewicht:	0,3040 kg
Abmessungen ( Länge × Breite × Höhe ):	10,90 × 3,60 × 16,70 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC001037
Produktfamilie	Motorstarter SIRIUS 3RM1

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	5 Tag(e)
Verpackungsmaße (L x B x H)	109,00 x 36,00 x 167,00 mm
Nettogewicht	0,304 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	1
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.03.2017
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 > 0,1 % (w / w) Melamin CAS-No. 108-78-1 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol lblREACHCasNo0237 > 0,1 % (w / w)

Technische Daten

Produkt-Markenname	SIRIUS
Produktkategorie	Motorstarter
Produkt-Bezeichnung	Wendestarter
Ausführung des Produkts	mit elektronischem Überlastschutz
Produkttyp-Bezeichnung	3RM1

Allgemeine technische Daten

Gerätevariante gemäß IEC 60947-4-2	3
Produktfunktion	Wendestarter
Geräteeigenschutz	Ja
für Spannungsversorgung Verpolschutz	Nein
Eignung zum Einsatz Geräteverbinder 3ZY12	Ja
bei AC bei warmem Betriebszustand je Pol	0,1 W
ohne Laststromanteil typisch	1,68 W
Isolationsspannung Bemessungswert	500 V
Überspannungskategorie	III
Stoßspannungsfestigkeit Bemessungswert	6 kV
zwischen Haupt- und Hilfsstromkreis	500 V
zwischen Steuer- und Hilfsstromkreis	250 V
Schockfestigkeit	6 g / 11 ms
Schwingfestigkeit	1 ... 6 Hz, 15 mm; 20 m/s², 500 Hz
Schalthäufigkeit maximal	1 1/s
Referenzkennzeichen gemäß IEC 81346-2:2009	Q
RoHS-Richtlinie (Tag/Monat/Jahr)	03/01/2017
SVHC Stoffname	Blei CAS-Nr. 7439-92-1 Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 2-Methyl-1-(4-methylthiophenyl)-2-morpholinopropan-1-on CAS-Nr. 71868-10-5 Melamin CAS-Nr. 108-78-1 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-Nr. 119-47-1
Nettogewicht pro ME	0,304 kg
Direktstarten	Nein
Wendestarten	Ja
Produktfunktion Kurzschluss-Schutz	Nein

Elektromagnetische Verträglichkeit

EMV-Störaussendung gemäß IEC 60947-1	Klasse A
EMV-Störfestigkeit gemäß IEC 60947-1	Klasse A
durch Burst gemäß IEC 61000-4-4	3 kV / 5 kHz
durch Leiter-Erde Surge gemäß IEC 61000-4-5	2 kV
durch Leiter-Leiter Surge gemäß IEC 61000-4-5	1 kV
durch Hochfrequenzeinstrahlung gemäß IEC 61000-4-6	10 V
feldgebundene Störeinkopplung gemäß IEC 61000-4-3	10 V/m
elektrostatische Entladung gemäß IEC 61000-4-2	4 kV Kontaktentladung / 8 kV Luftentladung
leitungsgebundene HF-Störaussendung gemäß CISPR11	Klasse B für Wohn-, Geschäfts- und Gewerbebereich
feldgebundene HF-Störaussendung gemäß CISPR11	Klasse B für Wohn-, Geschäfts- und Gewerbebereich

Sicherheitsrelevante Kenngrößen

Produktfunktion geeignet für Sicherheitsfunktion	Nein
sicherheitsgerichtetes Einschalten	Nein
sicherheitsgerichtetes Ausschalten	Nein
Prüfung verschleißbedingter Gebrauchsdauer notwendig	Nein

ISO 13849

Überdimensionierung gemäß ISO 13849-2 notwendig	Nein

Elektrische Sicherheit

Schutzart IP frontseitig gemäß IEC 60529	IP20
Berührungsschutz frontseitig gemäß IEC 60529	fingersicher

Hauptstromkreis

Polzahl für Hauptstromkreis	3
Ausführung des Schaltkontakts	Hybrid
Ausführung des Schaltkontakts als Schließer für Meldefunktion	OUT, elektronisch, 24 V DC, 15 mA
einstellbarer Ansprechwert Strom des stromabhängigen Überlastauslösers	0,4 ... 2 A
Mindestlast [%]	20 %; vom eingestellten Nennstrom
Ausführung des Motorschutzes	elektronisch
Betriebsspannung Bemessungswert	48 ... 500 V
relative symmetrische Toleranz der Betriebsspannung	10 %
Betriebsfrequenz 1 Bemessungswert	50 Hz
Betriebsfrequenz 2 Bemessungswert	60 Hz
relative symmetrische Toleranz der Betriebsfrequenz	10 %
bei AC bei 400 V Bemessungswert	2 A
bei AC-3 bei 400 V Bemessungswert	2 A
bei AC-53a bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert	2 A
Strombelastbarkeit bei Anlauf maximal	16 A
Betriebsleistung für Drehstrommotor bei 400 V bei 50 Hz	0,09 ... 0,75 kW

Eingänge/ Ausgänge

Eingangsspannung am Digitaleingang bei DC Bemessungswert	24 V
bei Signal bei DC	11 mA
bei Signal bei DC	1 mA
Anzahl der Wechsler für Hilfskontakte	1
Betriebsstrom der Hilfskontakte bei AC-15 bei 230 V maximal	3 A
Betriebsstrom der Hilfskontakte bei DC-13 bei 24 V maximal	1 A

Steuerstromkreis/ Ansteuerung

Spannungsart der Steuerspeisespannung	DC
Steuerspeisespannung bei DC Bemessungswert	19,2 ... 30 V
relative negative Toleranz der Steuerspeisespannung bei DC	20 %
relative positive Toleranz der Steuerspeisespannung bei DC	25 %
Steuerspeisespannung 1 bei DC Bemessungswert	24 V
Anfangswert	0,8
Endwert	1,25
bei Betriebsart Standby	25 mA
während Betrieb	70 mA
bei 24 V	0,28 A; Werte bei 25°C
bei DC bei 24 V	300 mA
bei DC bei 24 V bei Einschalten des Motors	140 mA
— mit Bypass-Schaltung	0,6 W

Reaktionszeiten

Einschaltverzögerungszeit	60 ... 90 ms
Ausschaltverzögerungszeit	60 ... 90 ms

Leistungselektronik

bei 40 °C Bemessungswert	2 A
bei 50 °C Bemessungswert	2 A
bei 55 °C Bemessungswert	2 A
bei 60 °C Bemessungswert	2 A

Einbau/ Befestigung/ Abmessungen

Einbaulage	senkrecht, waagrecht, stehend (Derating beachten)
Befestigungsart	Schraub- und Schnappbefestigung auf Hutschiene 35 mm
Höhe	100 mm
Breite	22,5 mm
Tiefe	141,5 mm
— vorwärts	0 mm
— rückwärts	0 mm
— aufwärts	50 mm
— abwärts	50 mm
— seitwärts	0 mm

Umgebungsbedingungen

Aufstellungshöhe bei Höhe über NN maximal	4 000 m
während Betrieb	-25 ... +60 °C
während Lagerung	-40 ... +70 °C
während Transport	-40 ... +70 °C
Umweltkategorie während Betrieb gemäß IEC 60721	3K6 (keine Eisbildung, Betauung nur gelegentlich), 3C3 (kein Salznebel), 3S2 (Sand darf nicht in die Geräte gelangen), 3M6
relative Luftfeuchte während Betrieb	10 ... 95 %
Luftdruck gemäß SN 31205	900 ... 1 060 hPa

Kommunikation/ Protokoll

PROFINET IO-Protokoll	Nein
PROFIsafe-Protokoll	Nein
Produktfunktion Bus-Kommunikation	Nein
Protokoll wird unterstützt AS-Interface-Protokoll	Nein

Anschlüsse/ Klemmen

Ausführung des elektrischen Anschlusses	Schraubanschluss für Hauptstromkreis, Federzuganschluss (Push-In) für Steuerstromkreis
für Hauptstromkreis	Schraubanschluss
für Hilfs- und Steuerstromkreis	Federzuganschluss (Push-In)
Leitungslänge für Motor ungeschirmt maximal	100 m
eindrähtig	1x (0,5 ... 4 mm²), 2x (0,5 ... 2,5 mm²)
feindrähtig mit Aderendbearbeitung	1x (0,5 ... 4 mm²), 2x (0,5 ... 1,5 mm²)
eindrähtig oder mehrdrähtig	0,5 ... 4 mm²
feindrähtig ohne Aderendbearbeitung	0,5 ... 1,5 mm²
— eindrähtig	1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
— feindrähtig mit Aderendbearbeitung	1x (0,5 ... 1,0 mm²), 2x (0,5 ... 1,0 mm²)
— feindrähtig ohne Aderendbearbeitung	1x (0,5 ... 1,5 mm²), 2x (0,5 ... 1,5 mm²)
bei AWG-Leitungen für Hilfskontakte	1x (20 ... 16), 2x (20 ... 16)
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hauptkontakte	20 ... 12
AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte	20 ... 16

UL/CSA Bemessungsdaten

— bei 230 V Bemessungswert	0,125 hp
— bei 200/208 V Bemessungswert	0,333 hp
— bei 220/230 V Bemessungswert	0,333 hp
— bei 460/480 V Bemessungswert	0,75 hp
Betriebsstrom bei AC bei 480 V gemäß UL 508	2 A
