Produktbeschreibung

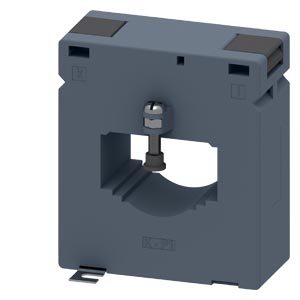

Mit 800 A Bemessungsstrom am Eingang und 1 A am Ausgang ist dieser Aufsteckstromwandler der Baugröße 4 ausgeführt. Die Durchführungsöffnung hat 41 mm Durchmesser, die Befestigung erfolgt per Schraubbefestigung, der Ausgang ist mit Schraubanschluss ausgeführt. Für Betriebsspannung 0,72 kV bei 3 kV Isolationsspannung, Betriebsscheinleistung 10 VA und Genauigkeitsklasse 0,5 bei 50/60 Hz, IP20 für Innengebrauch. Umgebungstemperatur im Betrieb -30 °C bis 55 °C.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Artikelgewicht: |
1,0570 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
150,00 × 117,00 × 78,00 cm |
Technische Daten
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Stromwandler |
| Ausführung des Produkts |
Aufsteckstromwandler |
| Produktqualität geeicht |
Nein |
| Baugröße des Stromwandlers |
4 |
| Betriebsscheinleistung Bemessungswert |
10 V·A |
| Betriebsspannung |
0,72 kV
|
| Isolationsspannung Bemessungswert |
3 kV
|
| Bezeichnung des Überstrom-Begrenzungsfaktors |
FS 5 |
| Betriebsstrom Bemessungswert maximal |
960 A
|
| Strom, am Eingang Bemessungswert |
800 A
|
| Strom, am Ausgang Bemessungswert |
1 A
|
| Genauigkeitsklasse des Stromwandlers |
Klasse 0,5 |
| Wertebereich der Betriebsfrequenz |
50/60 Hz |
Anschlüsse
| Ausführung des elektrischen Anschlusses am Ausgang |
Schraubanschluss |
Mechanischer Aufbau
| Höhe |
127,5 mm
|
| Höhe der Öffnung |
36 mm
|
| Breite |
112 mm
|
| Breite der durchsteckbaren Stromschiene, bei 1 Stromschiene maximal |
64 mm
|
| Breite der durchsteckbaren Stromschiene, bei 2 Stromschienen maximal |
51 mm
|
| Tiefe |
77 mm
|
| Befestigungsart |
Schraubbefestigung |
| Durchmesser der Durchführungsöffnung |
41 mm
|
| Außendurchmesser des durchsteckbaren Leiters maximal |
41 mm
|
| Nettogewicht pro ME |
1,057 kg
|
Schutzart und Schutzklasse
| Schutzart IP |
IP20 |
| Eignung zur Verwendung für Außengebrauch |
Nein |
| Eignung zur Verwendung für Innengebrauch |
Ja |
| Produktausstattung Berührungsschutz |
Ja |
Kurzschluss
| Formel für thermischen Bemessungskurzzeitstrom (Ith) für 1 s gemäß IEC 61869-2 |
60 x Ipr |
| Formel für Bemessungsstoßstrom (Idyn) gemäß IEC 61869- 2 |
2,5 x Ith or 150 x Ipr |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-30 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-30 °C |
| Umgebungstemperatur während Lagerung, maximal |
70 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002048 |
| Produktfamilie |
Aufsteckstromwandler 4NC |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
3 Tag(e) |
| Verpackungsmaße (L x B x H) |
150,00 x 117,00 x 78,00 mm |
| Nettogewicht |
1,057 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 10.05.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
