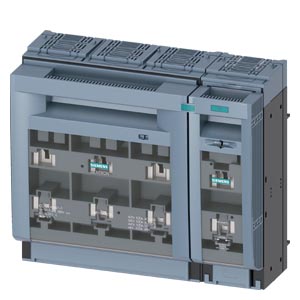

Produktbeschreibung
Der Anschluss erfolgt als Flachanschluss an Sammelschienen mit einer Breite von 12 bis 30 mm, die Befestigung auf der Sammelschiene. Der Schalter ist für Sicherungen der Baugröße NH3 ausgelegt, bei AC-22 B und 500 V mit 630 A, bei 690 V mit 500 A. Die Isolationsspannung beträgt 690 V bei Verschmutzungsgrad 3 und 1 000 V bei Verschmutzungsgrad 2. Die Schutzart ist IP40 mit Blende oder Kabelschuhabdeckung, offen IP20.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
7,3200 kg
|
| Artikelgewicht: |
7,3200 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Allgemeine technische Daten
| Polzahl |
4 |
| Bauart des Geräts |
für Sammelschienensystem 8US 60mm |
| Baugröße der Grifflasche |
3 und 2 |
| Baugröße des Sicherungseinsatzes |
NH2, NH3 |
| Durchlassstrom bei geschlossenem Schalter maximal |
60 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
5 400 kA²·s |
| Leistungsfaktor, bei AC-22 B |
0,65 |
| Leistungsfaktor, bei AC-23 B |
0,35 |
| Leistungsfaktor, bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
3 |
Spannung
| Isolationsspannung, Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| Isolationsspannung, bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| Betriebsstrom, bei 35 °C Bemessungswert |
630 A
|
| Betriebsstrom, bei 40 °C Bemessungswert |
610 A
|
| Betriebsstrom, bei 45 °C Bemessungswert |
575 A
|
| Betriebsstrom, bei 50 °C Bemessungswert |
555 A
|
| Betriebsstrom, bei 55 °C Bemessungswert |
530 A
|
| Betriebsstrom, bei AC-21 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 500 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-21 B bei 690 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 500 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-22 B bei 690 V Bemessungswert |
500 A
|
| Betriebsstrom, bei AC-23 B bei 690 V Bemessungswert |
200 A
|
| Betriebsstrom, bei AC-23 B bei 500 V Bemessungswert |
500 A
|
| Betriebsstrom, bei AC-23 B bei 400 V Bemessungswert |
630 A
|
| Betriebsstrom, bei AC-23 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-21 B bei 120 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-21 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-21 B bei 440 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-22 B bei 120 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-22 B bei 240 V Bemessungswert |
630 A
|
| Betriebsstrom, bei DC-22 B bei 440 V Bemessungswert |
500 A
|
| Betriebsstrom, bei DC-23 B bei 120 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-23 B bei 240 V Bemessungswert |
250 A
|
| Betriebsstrom, bei DC-23 B bei 440 V Bemessungswert |
160 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
50 kA |
| Betriebsspannung, bei AC Bemessungswert maximal |
690 V
|
| Betriebsspannung, bei DC Bemessungswert |
440 V
|
| Betriebsspannung, bei DC Bemessungswert maximal |
440 V
|
Hauptstromkreis
| Betriebsstrom, Bemessungswert |
630 A
|
| Betriebsstrom, bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| Betriebsstrom, bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sammelschiene |
Sammelschienendicke 5 oder 10 mm |
| Ausführung der Sicherungsüberwachung |
ohne |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Produktbestandteil, Unterspannungsauslöser |
Nein |
| Produktbestandteil, Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Ja |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Ja |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig minimal |
120 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, eindrähtig oder mehrdrähtig maximal |
300 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig minimal |
120 mm² |
| anschließbarer Leiterquerschnitt für Hauptkontakte, mehrdrähtig maximal |
300 mm² |
| Anzugsdrehmoment bei Schraubanschluss, minimal |
10 N·m |
| Anzugsdrehmoment bei Schraubanschluss, maximal |
12 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
40 x 18 mm |
| Art der Anschlusstechnik |
Flachanschluss |
Mechanischer Aufbau
| Höhe |
306 mm
|
| Breite |
339 mm
|
| Breite der Stromsammelschiene, minimal |
12 mm
|
| Breite der Stromsammelschiene, maximal |
30 mm
|
| Tiefe |
164,5 mm
|
| Befestigungsart |
Sammelschiene |
| Befestigungsart, Bodenmontage |
Nein |
| Befestigungsart, Schienen-Montage |
Ja |
| Einbaulage |
horizontal/vertikal |
| Schienenmittenabstand |
60 mm
|
| Nettogewicht pro ME |
7,32 kg
|
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Schutzart und Schutzklasse
| Schutzart IP, bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| Schutzart IP, bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| Schutzart IP, offen |
IP20 |
Verlustleistung
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
30 W
|
| Verlustleistung [W], bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
120 W
|
| Verlustleistung [W], bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
36 W
|
| Verlustleistung [W], der Sicherung je Sicherung maximal |
48 W
|
Kurzschluss
| bedingter Kurzschlussstrom (Iq), bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 500 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei AC bei 690 V bei zügigem Einschalten Bemessungswert |
50 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 500 V Bemessungswert |
100 kA |
| bedingter Kurzschlussstrom (Iq), bei geschlossenem Schalter bei AC bei 690 V Bemessungswert |
100 kA |
Umgebungsbedingungen
| Umgebungstemperatur während Betrieb, minimal |
-25 °C |
| Umgebungstemperatur während Betrieb, maximal |
55 °C |
| Umgebungstemperatur während Lagerung, minimal |
-50 °C |
| Umgebungstemperatur während Lagerung, maximal |
80 °C |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
7,32 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
