Produktbeschreibung

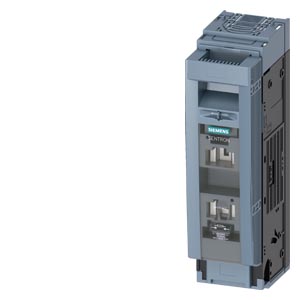

Der Sicherungslasttrennschalter 3NP1 von Siemens ist ein 1-poliges Niederspannungsschaltgerät zur sicheren Last- und Sicherungsverwaltung in elektrischen Anlagen. Mit einem Bemessungsstrom von 400 A bei 690 V AC und einer Durchlasskapazität von 40 kA ist das Gerät für Verschmutzungsgrad 3 ausgelegt. Die Baugröße NH2 und die Ausführung für Aufbau und Einbau auf Montageplatte mit Rahmenklemme ermöglichen flexible Konfigurationen in Niederspannungsverteilern. Die Stoßspannungsfestigkeit von 8 kV bietet Schutz vor transienten Überspannungen, während die Schutzart IP40 die Kontakte vor Verschmutzung schützt.
Anwendungsbereiche
Typische Anwendungen sind die Absicherung von Stromverteilungsschränken in industriellen Fertigungsanlagen, die Lasttrennschalter-Funktion in Energieversorgungssystemen sowie der Einsatz in Maschinenschaltanlagen mit hohen Kurzschlusserwartungswerten. Ein weiteres Einsatzfeld ist die Schutzschalter-Koordination in Windkraftanlagen und photovoltaischen Wechselrichtern.
Vorteile gegenüber Alternativen
Im Unterschied zu reinen Schmelzsicherungen ermöglicht der Sicherungslasttrennschalter das Unter- und Ausschalten von Last unter Last, was die Anlagensicherheit erhöht und Personalschutz verbessert. Die mechanische Lebensdauer von 1.000 Schaltspiele und die robuste Konstruktion gewährleisten Langzeitverfügbarkeit in häufig geschalteten Stromkreisen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
1,9920 kg
|
| Artikelgewicht: |
1,9920 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
22,00 × 11,80 × 10,80 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC001040 |
| Produktfamilie |
SENTRON Sicherungslasttrennschalter 3NP1 |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : 9N9999 |
| Regel-Lieferzeit |
5 Tag(e) |
| Verpackungsmaße (L x B x H) |
220,00 x 118,00 x 108,00 mm |
| Nettogewicht |
1,992 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 15.10.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Bezeichnung |
Sicherungslasttrennschalter |
| Ausführung der Sicherungsüberwachung |
ohne |
| Ausführung des Lastschalters Leistenform |
Nein |
| Ausführung des Schaltantriebs Motorantrieb |
Nein |
Allgemeine technische Daten
| Polzahl |
1 |
| Bauart des Geräts |
für Aufbau und Einbau auf Montageplatte |
| Baugröße der Grifflasche |
2 und 1 |
| Baugröße des Sicherungseinsatzes |
NH1, NH2 |
| Durchlassstrom bei geschlossenem Schalter maximal |
40 kA |
| mechanische Lebensdauer (Schaltspiele) typisch |
1 000 |
| I2t-Wert bei geschlossenem Schalter maximal |
1 155 kA²·s |
| bei AC-22 B |
0,65 |
| bei AC-23 B |
0,35 |
| bei kapazitiver Last |
-0,25 |
| Sicherungssystem |
NH-Sicherung |
| Verschmutzungsgrad |
3 |
Spannung
| Bemessungswert |
690 V
|
| bei Verschmutzungsgrad 3 bei AC Bemessungswert |
690 V
|
| bei Verschmutzungsgrad 2 bei AC Bemessungswert |
1 000 V |
| Leistungsfaktor bei AC-21 B |
0,95 |
| Stoßspannungsfestigkeit Bemessungswert |
8 kV
|
| — bei 35 °C Bemessungswert |
400 A
|
| — bei 40 °C Bemessungswert |
400 A
|
| — bei 45 °C Bemessungswert |
392 A
|
| — bei 50 °C Bemessungswert |
372 A
|
| — bei 55 °C Bemessungswert |
356 A
|
| — bei AC-21 B bei 240 V Bemessungswert |
400 A
|
| — bei AC-22 B bei 240 V Bemessungswert |
400 A
|
| — bei AC-23 B bei 240 V Bemessungswert |
400 A
|
| — bei DC-21 B bei 120 V Bemessungswert |
400 A
|
| — bei DC-22 B bei 120 V Bemessungswert |
400 A
|
| — bei DC-23 B bei 120 V Bemessungswert |
250 A
|
| Durchlassstrom bei zügigem Einschalten maximal |
40 kA |
| bei AC Bemessungswert maximal |
240 V
|
| bei DC Bemessungswert |
120 V
|
| bei DC Bemessungswert maximal |
120 V
|
Schutzart und Schutzklasse
| bei geschlossenem Schalter mit Blende oder Kabelschuhabdeckung |
IP40 |
| bei geschlossenem Schalter ohne Blende oder Kabelschuhabdeckung |
IP30 |
| offen |
IP20 |
Verlustleistung
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Pol |
14 W
|
| bei konventionellem thermischen Bemessungsstrom ohne Sicherung je Gerät |
14 W
|
| bei Bemessungswert Strom bei AC bei warmem Betriebszustand je Pol |
16,8 W
|
| der Sicherung je Sicherung maximal |
34 W
|
Hauptstromkreis
| Bemessungswert |
400 A
|
| bei kapazitiver Last bei 400 V Bemessungswert |
72 A
|
| bei kapazitiver Last bei 500 V Bemessungswert |
55 A
|
Hilfsstromkreis
| Anzahl der Wechsler für Hilfskontakte |
0 |
| Anzahl der Öffner für Hilfskontakte |
0 |
| Anzahl der Schließer für Hilfskontakte |
0 |
Eignung
| Eignung zur Verwendung Hauptschalter |
Nein |
| Eignung zur Verwendung Lasttrennschalter |
Ja |
| Eignung zur Verwendung NOT-AUS-Schalter |
Nein |
| Eignung zur Verwendung Sicherheitsschalter |
Ja |
| Eignung zur Verwendung Wartungs-/Reparaturschalter |
Ja |
Produktdetails
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Unterspannungsauslöser |
Nein |
| Unterspannungsauslöser mit voreilendem Kontakt |
Nein |
| Produkteigenschaft plombierbar |
Ja |
| Produkterweiterung Hilfsschalter |
Ja |
| Produkterweiterung optional Abschließbarkeit |
Ja |
| Produkterweiterung optional Phasenausfallüberwachung |
Nein |
| Produkterweiterung optional Sicherungsüberwachung |
Ja |
| Produkterweiterung optional Spannungsauslöser |
Nein |
| Produkterweiterung optional Überspannungsschutzüberwachung |
Nein |
Produktfunktion
| Produktfunktion Überspannungsschutzüberwachung |
Nein |
Kurzschluss
| bei AC bei 240 V bei zügigem Einschalten Bemessungswert |
80 kA |
| bei geschlossenem Schalter bei AC bei 240 V Bemessungswert |
100 kA |
Anschlüsse
| Anordnung des elektrischen Anschlusses für Hauptstromkreis |
sonstige |
| eindrähtig oder mehrdrähtig minimal |
120 mm² |
| eindrähtig oder mehrdrähtig maximal |
300 mm² |
| feindrähtig mit Aderendbearbeitung minimal |
120 mm² |
| feindrähtig mit Aderendbearbeitung maximal |
240 mm² |
| mehrdrähtig minimal |
120 mm² |
| mehrdrähtig maximal |
300 mm² |
| minimal |
25 N·m |
| maximal |
25 N·m |
| Art der anschließbaren Leiterquerschnitte der lamellierten Leiter maximal |
32 x 10 mm |
| Art der Anschlusstechnik |
Rahmenklemme |
Mechanischer Aufbau
| Höhe |
306 mm
|
| Breite |
79,4 mm
|
| Tiefe |
130 mm
|
| Befestigungsart |
Montageplatte |
| Bodenmontage |
Ja |
| Schienen-Montage |
Nein |
| Einbaulage |
horizontal/vertikal |
| Nettogewicht pro ME |
1,992 kg
|
Umgebungsbedingungen
| minimal |
-25 °C |
| maximal |
55 °C |
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
