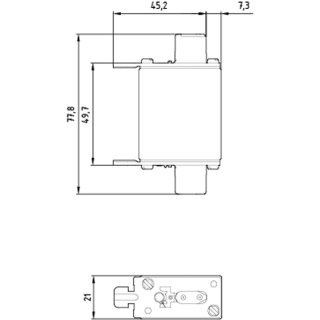

NH-Sicherungseinsatz NH000 80 A gG 500 V AC 250 V DC

Artikelnummer: SIE-3NA3824
GTIN: 4001869057187
HAN: 3NA3824
Inhalt: 1 Stück

Hersteller Siemens

NH-Sicherungseinsatz NH000, 80 A, gG-Charakteristik, 500 V AC / 250 V DC, Stirnkennmelder, Messerkontakte versilbert.

2,44 €

pro 1 Stück exkl. 19% USt. , zzgl.

Unverbindliche Preisempfehlung des Herstellers: 7,65 €

● Verfügbar, Lieferzeit 1 - 4 Werktage (DE - Ausland abweichend)

Bitte beachten Sie die Mindestabnahme von 3 Stück.

Stück

Fachhandel für Industrieelektronik

Sichere Zahlung

Schneller Versand

Persönliche Fachberatung

Produktbeschreibung

Der NH-Sicherungseinsatz 3NA3824 der Serie SENTRON ist ein universeller Schutzschalter der Baugröße NH000 mit 80 A Bemessungsstrom und gG-Betriebsklasse. Die Sicherung ist zugelassen für 500 V AC und 250 V DC, mit einem Ausschaltvermögen von 120 kA bei AC und 25 kA bei DC gemäß IEC 60269. Die Messerkontakte sind versilbert und korrosionsbeständig, die Ausführung mit spannungsführenden Grifflaschen ermöglicht sichere Handhabung unter Spannung. Der Stirnkennmelder signalisiert optisch den Auslösezustand. Die Schutzart IP20 mit angeschlossenen Leitern ist für geschlossene Schaltschränke ausgelegt. Typische Anwendungsfälder sind die Absicherung von Verteilern und Schaltschränken in Industrieanlagen sowie der Schutz von Stromverteilungssystemen in Maschinensteuerungen und Produktionsanlagen.

Anwendungsbereiche

Ein weiteres Einsatzfeld ist die Absicherung von AC- und DC-Netzen in Automatisierungssystemen, wo der gG-Charakter Über- und Kurzschlussströme begrenzt. Die NH000-Baugröße ermöglicht kompakte Installation in standardisierten Schaltschrank-Haltern. Mit einer Umgebungstemperatur von -5 bis +40 °C im Betrieb und Lagerbedingungen bis -20 bis +50 °C ist die Sicherung für zentrale Energieverteilungen geeignet.

Angaben zur Produktsicherheit

Herstellerinformationen:

Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com

Versandgewicht:	0,1310 kg
Artikelgewicht:	0,1310 kg
Abmessungen ( Länge × Breite × Höhe ):	7,60 × 3,20 × 1,80 cm

Technische Daten

Kommerziell - Produktbezogen

ETIM 9.0	EC000055
Produktfamilie	NH-Sicherungseinsätze

Kommerziell - Lieferbezogen

Exportkontrollbestimmungen	AL : N / ECCN : N
Regel-Lieferzeit	3 Tag(e)
Verpackungsmaße (L x B x H)	76,00 x 32,00 x 18,00 mm
Nettogewicht	0,131 kg
Mengeneinheit	1 Stück
Verpackungsmenge	1
Mindestbestellmenge	3
Gefahrgut	Nein

Kommerziell - Umweltbezogen

Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU)	Ja
Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie	Seit: 01.06.2006
REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste	Reach Information

Ausführung

Produkt-Markenname	SENTRON
Produkt-Bezeichnung	NH-Sicherungseinsatz
Ausführung des Produkts	mit Messerkontakten
Ausführung des Kennmelders	Stirnkennmelder
Ausführung des Schaltkontakts	korrosionsfrei, versilbert
Ausführung des Sicherungseinsatzes	NH-Sicherungseinsatz

Allgemeine technische Daten

Baugröße des Sicherungssystems gemäß DIN EN 60269-1	NH000
Betriebsklasse des Sicherungseinsatzes	gG
Montageart	spannungsführende Grifflaschen
Spannungsart der Betriebsspannung	AC/DC
Betriebsstrom bei AC Bemessungswert	80 A
bei AC	500 V
bei DC	250 V

Schutzart und Schutzklasse

Schutzart IP	IP20, mit angeschlossenen Leitern

Schaltvermögen

Ausschaltvermögen bei AC gemäß IEC 60269 Bemessungswert	120 kA
Ausschaltvermögen bei DC bei Zeitkonstante >= 10 ms gemäß IEC 60269 Bemessungswert	25 kA
