Produktbeschreibung

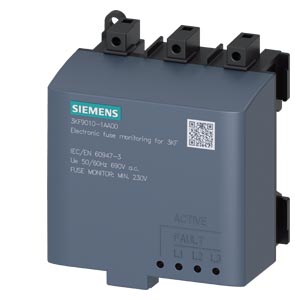

Die elektronische Sicherungsüberwachung EFM10 ist ein Zubehörteil für die SENTRON Lasttrennschalter der Baureihe 3KF und dient der Überwachung von Sicherungen in Niederspannungsschaltanlagen. Das Modul verfügt über eine Isolationsspannung von 250 V, eine Stoßspannungsfestigkeit von 4 kV und einen Betriebstemperaturbereich von -20 bis +65 °C. Die Befestigung erfolgt mittels Schnappbefestigung direkt auf der Hutschiene, wodurch eine Aufbaumontage ohne zusätzliche Befestigungsmittel möglich ist.
Anwendungsbereiche
Typische Einsatzfelder sind die Fehlerüberwachung in Niederspannungsverteilern, Schaltschränken und dezentralen Schaltanlagen, insbesondere in Fertigungsanlagen und Versorgungsnetzen, wo eine Sicherungsdiagnose erforderlich ist. Weitere Anwendungen liegen in der Überwachung von Steuerstromkreisen und Kraftstromkreisen in Maschinen und Antriebssystemen. Das Modul ist RoHS-konform (seit 31.01.2016) und unterliegt den REACH-Bestimmungen mit Blei- und Antioxidantien-Deklaration. Mit einem Nettogewicht von 325 g und kompakten Verpackungsmaßen von 130 × 120 × 120 mm eignet sich das Zubehör für problemlose Lagerung und Logistik.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
contact@siemens.com
https://www.siemens.com
| Versandgewicht: |
0,3250 kg
|
| Artikelgewicht: |
0,3250 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
13,00 × 12,00 × 12,00 cm |
Technische Daten
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC002498 |
| Produktfamilie |
SENTRON Lasttrennschalter mit Sicherungen 3KF |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : EAR99 |
| Regel-Lieferzeit |
60 Tag(e) |
| Verpackungsmaße (L x B x H) |
130,00 x 120,00 x 120,00 mm |
| Nettogewicht |
0,325 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 31.01.2016 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Blei CAS-Nr. 7439-92-1 > 0,1 % (w / w) Bleimonoxid (Bleioxid) CAS-Nr. 1317-36-8 > 0,1 % (w / w) 6,6'-Di-tert-butyl-2,2'-methylendi-p-cresol CAS-No. 119-47-1 > 0,1 % (w / w) |
Ausführung
| Produkt-Markenname |
SENTRON |
| Produkt-Bezeichnung |
Zubehör für Lasttrennschalter |
| Ausführung des Produkts |
Sicherungsüberwachung |
| Ausführung der Sicherungsüberwachung |
EFM10 |
| Isolationsspannung Bemessungswert |
250 V
|
| Stoßspannungsfestigkeit Bemessungswert |
4 kV
|
| Betriebsspannung bei AC Bemessungswert minimal |
230 V
|
| Schutzart IP |
IP20 |
| Isolationsspannung des Hauptstromkreises Bemessungswert |
690 V
|
| Anzahl der Wechsler der Hilfskontakte unverzögert schaltend |
1 |
| Anzahl der Öffner für Hilfskontakte unverzögert schaltend |
0 |
| Anzahl der Schließer für Hilfskontakte unverzögert schaltend |
0 |
| Betriebsstrom der Hilfskontakte bei AC-15 bei 230 V |
1,5 A
|
| Isolationsspannung des Hilfsstromkreises Bemessungswert |
250 V
|
| Eignung zur Verwendung |
für 3KF |
| Farbe des Betätigungselements |
grau |
| Produktbeschreibung |
elektronische Sicherungsüberwachung EFM10 für 3KF |
| Produktfunktion Phasenausfallüberwachung |
Nein |
| Zubehör |
Sicherungsüberwachung |
| minimal |
0,2 mm² |
| maximal |
2,5 mm² |
| für Hilfs- und Steuerstromkreis |
Schraubklemme |
Mechanischer Aufbau
| Befestigungsart |
Schnappbefestigung, Hutschiene, Aufbaumontage |
| Nettogewicht pro ME |
325 g
|
Umgebungsbedingungen
| minimal |
-20 °C |
| maximal |
65 °C |
Approbationen Zertifikate
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
