Produktbeschreibung

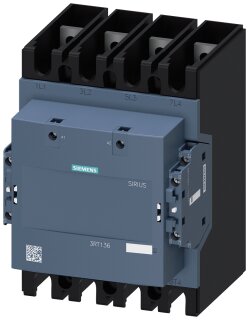

Das vierpolige Schütz der SIRIUS-Reihe hat die Baugröße S10 und vier Schließer als Hauptkontakte. Der Betriebsstrom beträgt bei AC-1 und 400 V sowie 40 °C Umgebungstemperatur 275 A, bei AC-3 und 400 V 190 A (90 kW). Die Magnetspule wird mit AC/DC 100 bis 250 V angesteuert und ist mit einem Varistor als Überspannungsbegrenzer ausgeführt. Der Hilfsstromkreis umfasst zwei Schließer und zwei Öffner. Der Hauptstromkreis wird an Anschlussschienen, Hilfs- und Steuerstromkreis werden per Schraubanschluss angeschlossen.
Angaben zur Produktsicherheit
Herstellerinformationen:
Siemens AG Digital Industries - Deutschland
Siemenspromenade 2
Baden-Württemberg
Erlangen, Deutschland, 91058
[email protected] https://www.siemens.com
| Versandgewicht: |
4,0110 kg
|
| Artikelgewicht: |
4,0110 kg
|
| Abmessungen
( Länge × Breite × Höhe ):
|
24,20 × 17,60 × 20,10 cm |
Technische Daten
Allgemeine technische Daten
| Baugröße des Schützes |
S10 |
| Produkterweiterung, Funktionsmodul für Kommunikation |
Nein |
| Produkterweiterung, Hilfsschalter |
Ja |
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand |
60 W
|
| Verlustleistung [W] bei Bemessungswert Strom, bei AC bei warmem Betriebszustand je Pol |
15 W
|
| Verlustleistung [W] bei Bemessungswert Strom, ohne Laststromanteil typisch |
2,5 W
|
| Art der Verlustleistungsberechnung stromabhängig |
quadratisch |
| Isolationsspannung, des Hauptstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
1 000 V |
| Isolationsspannung, des Hilfs- und Steuerstromkreises bei Verschmutzungsgrad 3 Bemessungswert |
690 V
|
| Stoßspannungsfestigkeit, des Hauptstromkreises Bemessungswert |
8 kV
|
| Stoßspannungsfestigkeit, des Hilfsstromkreises Bemessungswert |
6 kV
|
| Referenzkennzeichen gemäß IEC 81346-2:2009 |
Q |
| RoHS-Richtlinie (Tag/Monat/Jahr) |
03/27/2017 |
| Nettogewicht pro ME |
4,011 kg
|
Hauptstromkreis
| Polzahl für Hauptstromkreis |
4 |
| Anzahl der Schließer für Hauptkontakte |
4 |
| Spannungsart für Hauptstromkreis |
AC |
| Betriebsstrom, bei AC-1 bei 400 V bei Umgebungstemperatur 40 °C Bemessungswert |
275 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 40 °C Bemessungswert |
275 A
|
| Betriebsstrom, bei AC-1, bis 690 V bei Umgebungstemperatur 60 °C Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 40 °C Bemessungswert |
250 A
|
| Betriebsstrom, bei AC-1, bis 1000 V bei Umgebungstemperatur 60 °C Bemessungswert |
225 A
|
| Betriebsstrom, bei AC-3, bei 400 V Bemessungswert |
190 A
|
| Mindestquerschnitt im Hauptstromkreis bei maximalem AC-1 Bemessungswert |
150 mm² |
| Betriebsleistung, bei AC-3 bei 400 V Bemessungswert |
90 kW
|
| Leerschalthäufigkeit, bei AC |
300 1/h |
| Leerschalthäufigkeit, bei DC |
300 1/h |
Steuerstromkreis/ Ansteuerung
| Spannungsart |
AC |
| Spannungsart der Steuerspeisespannung |
AC/DC |
| Steuerspeisespannung bei AC, bei 50 Hz Bemessungswert |
100 ... 250 V |
| Steuerspeisespannung bei AC, bei 60 Hz Bemessungswert |
100 ... 250 V |
| Steuerspeisespannung bei DC Bemessungswert |
100 ... 250 V |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Anfangswert |
0,8 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei DC, Endwert |
1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 50 Hz |
0,85 ... 1,1 |
| Arbeitsbereichsfaktor Steuerspeisespannung Bemessungswert der Magnetspule bei AC, bei 60 Hz |
0,85 ... 1,1 |
| Ausführung des Überspannungsbegrenzers |
mit Varistor |
| Anzugsscheinleistung der Magnetspule bei AC, bei 50 Hz |
220 V·A |
| Anzugsscheinleistung der Magnetspule bei AC, bei 60 Hz |
220 V·A |
| Haltescheinleistung der Magnetspule bei AC, bei 50 Hz |
7 V·A |
| Haltescheinleistung der Magnetspule bei AC, bei 60 Hz |
7 V·A |
| Anzugsleistung der Magnetspule bei DC |
190 W
|
| Halteleistung der Magnetspule bei DC |
2,5 W
|
| Schließverzug, bei AC |
25 ... 60 ms |
| Schließverzug, bei DC |
25 ... 60 ms |
| Öffnungsverzug, bei AC |
45 ... 80 ms |
| Öffnungsverzug, bei DC |
45 ... 80 ms |
| Ausführung der Ansteuerung des Schaltantriebs |
Standard A1 - A2 |
Hilfsstromkreis
| Anzahl der Öffner für Hilfskontakte |
2 |
| Anzahl der Öffner für Hilfskontakte, anbaubar |
2 |
| Anzahl der Öffner für Hilfskontakte, unverzögert schaltend |
2 |
| Anzahl der Schließer für Hilfskontakte |
2 |
| Anzahl der Schließer für Hilfskontakte, anbaubar |
2 |
| Anzahl der Schließer für Hilfskontakte, unverzögert schaltend |
2 |
| Betriebsstrom bei AC-15, bei 230 V Bemessungswert |
4 A
|
| Betriebsstrom bei AC-15, bei 400 V Bemessungswert |
3 A
|
| Betriebsstrom bei AC-15, bei 500 V Bemessungswert |
2 A
|
| Betriebsstrom bei AC-15, bei 690 V Bemessungswert |
2 A
|
| Betriebsstrom bei DC-13, bei 24 V Bemessungswert |
3 A
|
| Betriebsstrom bei DC-13, bei 48 V Bemessungswert |
1,5 A
|
| Betriebsstrom bei DC-13, bei 110 V Bemessungswert |
0,55 A
|
| Betriebsstrom bei DC-13, bei 125 V Bemessungswert |
0,55 A
|
| Betriebsstrom bei DC-13, bei 220 V Bemessungswert |
0,3 A
|
Ausführung
| Produkt-Markenname |
SIRIUS |
| Produkt-Bezeichnung |
Schütz |
| Produkttyp-Bezeichnung |
3RT13 |
Einbau/ Befestigung/ Abmessungen
| Einbaulage |
bei senkrechter Montageebene +/-180° drehbar, bei 0° Drehung +/- 30° nach vorne und hinten kippbar oder stehend |
| Befestigungsart Reiheneinbau |
Ja |
| Befestigungsart |
Schraubbefestigung |
| Höhe |
196 mm
|
| Breite |
140 mm
|
| Tiefe |
153 mm
|
| einzuhaltender Abstand, bei Reihenmontage, vorwärts |
20 mm
|
| einzuhaltender Abstand, bei Reihenmontage, aufwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, abwärts |
10 mm
|
| einzuhaltender Abstand, bei Reihenmontage, seitwärts |
0 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, seitwärts |
10 mm
|
| einzuhaltender Abstand, zu geerdeten Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, vorwärts |
20 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, aufwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, abwärts |
10 mm
|
| einzuhaltender Abstand, zu spannungsführenden Teilen, seitwärts |
10 mm
|
| Nettogewicht |
3,85 kg
|
Anschlüsse/ Klemmen
| Ausführung des elektrischen Anschlusses, für Hauptstromkreis |
Anschlussschiene |
| Ausführung des elektrischen Anschlusses, für Hilfs- und Steuerstromkreis |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, am Schütz für Hilfskontakte |
Schraubanschluss |
| Ausführung des elektrischen Anschlusses, der Magnetspule |
Schraubanschluss |
| anschließbarer Leiterquerschnitt für Hilfskontakte, eindrähtig oder mehrdrähtig |
1 ... 4 mm² |
| anschließbarer Leiterquerschnitt für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
0,75 ... 2,5 mm² |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig |
1x (1 ... 4 mm²), 2x (1 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, eindrähtig oder mehrdrähtig |
1x (1 ... 4 mm²), 2x (1 ... 4 mm²) |
| Art der anschließbaren Leiterquerschnitte, für Hilfskontakte, feindrähtig mit Aderendbearbeitung |
1x (0,75 ... 2,5 mm²), 2x (0,75 ... 2,5 mm²) |
| Art der anschließbaren Leiterquerschnitte, bei AWG-Leitungen für Hilfskontakte |
1x (18 ... 14), 2x (18 ... 14) |
| AWG-Nummer als kodierter anschließbarer Leiterquerschnitt für Hilfskontakte |
18 ... 14 |
Kommunikation/ Protokoll
| Produktfunktion Bus-Kommunikation |
Nein |
Umgebungsbedingungen
| Aufstellungshöhe bei Höhe über NN maximal |
2 000 m |
| Umgebungstemperatur, während Betrieb |
-40 ... +60 °C |
| Umgebungstemperatur, während Lagerung |
-40 ... +70 °C |
| relative Luftfeuchte minimal |
10 %
|
| relative Luftfeuchte bei 55 °C gemäß IEC 60068-2-30 maximal |
95 %
|
Kurzschluss-Schutz
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hauptstromkreises, bei Zuordnungsart 2 erforderlich |
gG: 355 A (500 V, 100 kA) |
| Ausführung des Sicherungseinsatzes, für Kurzschlussschutz des Hilfsschalters erforderlich |
gG: 10 A (690 V, 1 kA) |
Sicherheitsrelevante Kenngrößen
| Produktfunktion, Spiegelkontakt gemäß IEC 60947-4-1 |
Ja |
| Produktfunktion, Zwangsführung gemäß IEC 60947-5-1 |
Nein |
Elektrische Sicherheit
| Schutzart IP frontseitig gemäß IEC 60529 |
IP00; IP20 mit Rahmenklemme/Abdeckung |
| Berührungsschutz frontseitig gemäß IEC 60529 |
fingersicher bei senkrechter Berührung von vorne mit Rahmenklemme/Abdeckung |
UL/CSA Bemessungsdaten
| Kontaktbelastbarkeit der Hilfskontakte gemäß UL |
A600 / Q300 |
Kommerziell - Produktbezogen
| ETIM 9.0 |
EC000066 |
| Produktfamilie |
Schütze SIRIUS 3RT.3, 4-polig bis 525 A |
Kommerziell - Lieferbezogen
| Exportkontrollbestimmungen |
AL : N / ECCN : N |
| Regel-Lieferzeit |
10 Tag(e) |
| Verpackungsmaße (L x B x H) |
242,00 x 176,00 x 201,00 mm |
| Nettogewicht |
4,011 kg
|
| Mengeneinheit |
1 Stück |
| Verpackungsmenge |
1 |
| Mindestbestellmenge |
1 |
| Gefahrgut |
Nein |
Kommerziell - Umweltbezogen
| Rücknahmepflichten für Elektro- und Elektronik-Altgeräte (2012/19/EU) |
Ja |
| Einhaltung der Stoffbeschränkungen gemäß RoHS-Richtlinie |
Seit: 27.03.2017 |
| REACH Art. 33 Informationspflicht gemäß der aktuellen Kandidatenliste |
Reach Information |
